電源管理IC和電源軌次序與高可靠系統設計

　　高性能IC器件如FPGA一般都要求多條獨立的直流電源軌來給器件內核、RAM、內部緩存、外部擴展I/O如I2C、SPI、LVDS以及其它端口提供電源。這些電源軌可能是不同規格的，但是差距也一般很小如1.2V、1.5V和1.7V，有時這些電源軌也具有同樣的電壓值，但是耐壓能力或者物理布局位置可能不一樣。例如WiFi網絡節點采用的高集成度的專業應用IC就可能集成了多條電源軌，支持不同的網路功能以及不同行業標準所要求的接口電壓。在天線驅動器和功率放大器應用場景也具備雙向供電特性。

　　電源軌的數量不僅僅面向單一的IC器件，它面向的是整個完整的系統，電源軌的數量也在不斷的增加，比如增加電動機驅動、驅動MOSFET/IGBT、其他一些專用通信接口如以太網、RS-232/422接口。因此無論板卡尺寸大小，一個完整的系統可能需要更多的電源軌，完全可以采用一個獨立的DC電源調節器來驅動（也可以成為電源轉換器）。

　　設計者的問題

　　設計者的問題是當我們采用主電源的時候——無論是具體的實際開關還是軟件控制的開關——這些電源軌必須按照之前精心設計的次序上電并達到最終穩定值（當關閉電源操作時也要按照制定的斷電次序）；如圖1所示，如果次序和相對時序不正確或者電壓上升和下架的波動頻率明顯會隊電路造成不可挽回的損壞。

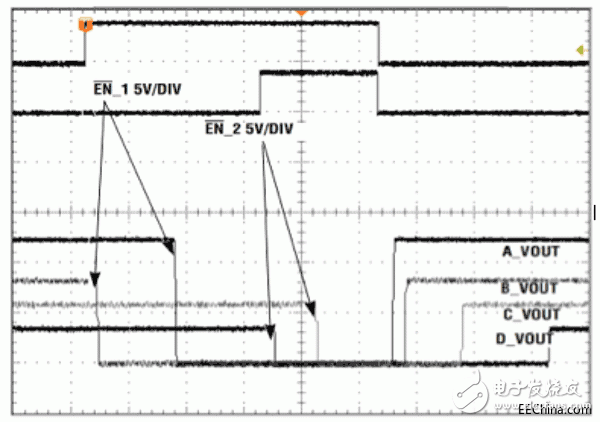

　　圖1：多電源軌系統的上電次序一般是某些電源軌必須在其他電源軌上電后或者達到穩定值后才能上電，關閉的次序也大致如此，如上圖是Altera Enpirion ES1021QI的電源軌上電次序（來源：Altera公司）
