在電子設備及電子產品中，電磁干擾（ElectroMagnetic Interference）能量可通過傳導性耦合或輻射性耦合來進行傳輸。為滿足電磁兼容性要求，輻射性耦合采用屏蔽技術加以抑制，對傳導性耦合采用濾波技術，即采用 EMI 濾波器件加以抑制。
通用的 EMI 濾波器可以定義為一個低通網絡，由電感、電容或電阻等無源元件組合而成。一般可根據其電路形式分為 T 型、L 型、π型等基本電路形式（參見表 1）。但 EMI 濾波器不同于通常的信號處理濾波器，二者所關心的濾波器指標、使用環境等都是截然不同的。普通的低通濾波器關心幅頻特性、相位特性、群延時、波形畸變等；而 EMI 濾波器更關心插入損耗、能量衰減、截止頻率等參量。從使用環境來看，EMI 濾波器在使用中必須考慮源端及負載端的端接阻抗對濾波性能的影響，而且在使用中必須結合接地技術與屏蔽措施，才能達到良好的 EMI 抑制效果。

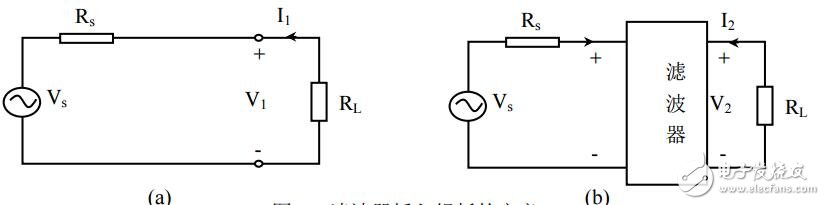

濾波器接入前、后的電路圖
