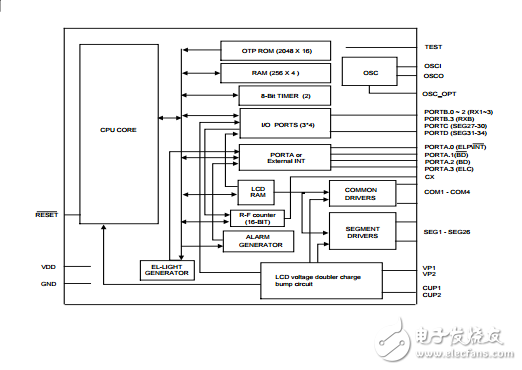

概述 SH66N12 是一種4位微處理器。該芯片是以 SH6610C 4位CPU為核心， 并集成了SRAM， 定時器， 蜂鳴發生器， LCD 驅動， I/O端口， 升壓電路， El冷光驅動， R-F轉換電路和一次性編程ROM.
基于SH6610C核心的4位帶LCD 驅動的單片微控制器 ? ROM： 2048 × 16 位 ? RAM： 256 × 4 bits （數據存儲器） ? 工作電壓： 1.2V - 1.7V ? 16 個CMOS 雙向 I/O 引腳 （PORTC， D可作為LCD segment.） ? 4 層子程序嵌套 （包括中斷） ? 兩個帶預分頻電路8位定時器 ? 振蕩器預熱定時器 ? 4 個帶優先級的中斷源： - 外部中斷 （下降沿信號觸發） 。 - 定時器0 中斷。 - 定時器1 中斷。 - PORTB，C 中斷（下降沿信號觸發）-32.768KHz 晶振或131K RC （通過焊墊選擇） ? 指令周期： -4/32.768KHz （≈ 122μs） 32.768KHz -4/131KHz （≈ 31μs） 對于 131KHz ? LCD 驅動器： 4 × 34 （1/4 占空比， 1/3 偏壓或 1/3 占空比， 1/2 偏壓， 8 segment 與PORTC，D共享） ? 內置二倍壓和三倍壓升壓電路。 ? 內置 EL冷光驅動。 ? 內置R-F （電阻-頻率）轉換電路。 ? 內置蜂鳴發生器（4KHz） ? 兩種節電工作模式： HALT或STOP模式 ? 低功耗 ? 提供邦定選擇 ? 提供CHIP封裝
