摘要：介紹了基于KNX總線技術的Acrel-Bus智能照明控制系統，闡述了智能照明設計中的配電系統和結構拓撲圖，并結合某電力公司調度通信樓的景觀燈控制，對Acrel-Bus智能照明控制系統進行了詳細分析。提出Acrel-Bus智能照明控制系統通過統一的平臺對樓宇的燈光進行集中控制，按需控制場景模式，滿足節能降耗的要求。

　　關鍵詞：Acrel-Bus智能照明控制系統；配電系統；集中控制；場景模式控制

　　相對于傳統照明控制，智能照明控制功能多，目前被越來越多的人所熟悉，但大多數人對其具體的應用，可實現的功能，實現方式并不十分了解，本文介紹了Acrel-BUS智能照明控制系統在電力調度通信系統中的應用。

　　1　 Acrel-Bus智能照明

　　Acrel-Bus智能照明控制系統基于KNX總線技術，采用雙芯屏蔽雙絞線作為總線線纜，將控制模塊連接到控制系統，可將多種獨立的控制功能集成，集舒適、；靈活、安全、經濟、維護方便等優勢于一體。系統架構如圖1所示。

　　Acrel-Bus智能照明配電系統如圖2所示。配電系統主要確定了控制回路、所需的控制模塊及接線時各個回路的對應方式，方便后期ETS配置系統功能。所有驅動模塊和系統電源、IP網關、時鐘模塊采用35毫米標準DIN導軌安裝方式，直接安裝在各區域的強電配電箱中。智能面板、觸摸屏采用標準86盒安裝，二合一傳感器采用嵌入式吸頂安裝。

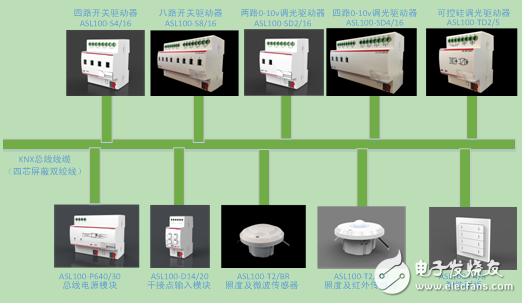

　　圖1 Acrel-Bus智能照明控制系統架構

　　Acrel-Bus智能照明系統拓撲結構圖如圖3所示。每條線路的控制模塊通過手拉手相連形成一條總線。不同支線通過耦合器連接形成一個系統，可集中控制所有設備。整個系統需配置一個IP模塊（USB接口模塊），與總線電源模塊為整個智能照明系統供電并提供通信，可用后臺監控軟件實時控制。
