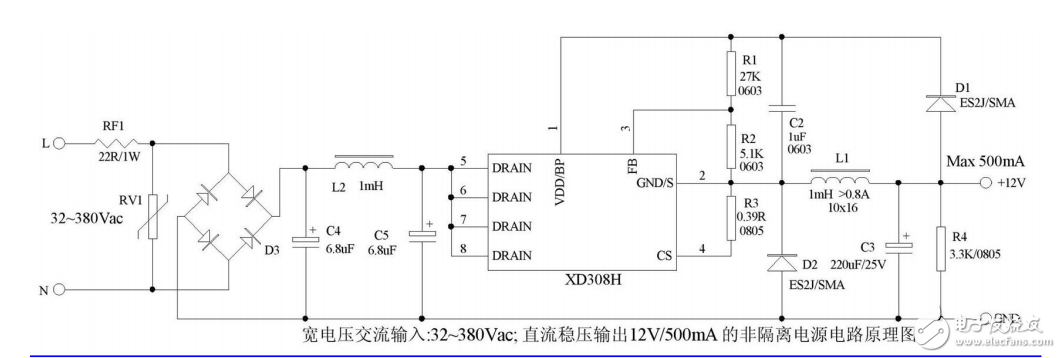

XD308H 是一款 18-600Vdc 超寬范圍輸入的高壓降型 AC-DC 轉換器電源芯片，可適應 12-380VAC 超寬電壓輸入（外部加整流濾波），輸出持續電流可以達到 500mA（最大 800mA），無音頻噪音、發熱低，內部集成全面完善的保護功能（短路保護，過載保護，輸出過壓保護、輸出欠壓保護，過熱保護等）。 該電源芯片以較低的 BOM 成本（外圍元件數目極少）方便的實現寬電壓高壓降壓小功率電源解決方案， 廣泛應用于非隔離型家電產品（220Vac）和工業產品（380Vac）等。 12W 非隔離電源方案（AC-DC 電源芯片降壓電路），采用 XD308H 芯片 BUCK 電路拓撲結構，常用于小家電控制板電源以及工業控制電源供電， 滿足六級能效要求?？赏ㄟ^ EFT、雷擊、浪涌等可靠性測試，可通過 3C、 UL、CE 等認證。其特點是：電路簡單、BOM 成本低（外圍元件數目極少：無需變壓器、光耦），電源體積小、無音頻噪音、損耗小發熱低。
