發視頻資料介紹
PBD 系列不間斷電源屏與直流操作電源，共同組成電力系統的專用 UPS，向電力系統通訊、監控保護設備、事故照明及其它不能停電的設備提供電力。廣泛用于發電廠、變電站。
從電廠、變電站現有的直流屏上取電，就不必象常規不間斷電源（UPS）那樣增設龐大而昂貴的蓄電池組。從而避免蓄電池組的重復投資，減少系統的維護，降低系統運行成本。另外由于電力系統操作電源中的直流屏容量大、壽命長，因此，采用“直流動力+逆變電源”，其供電可靠性大大提高，電網斷電后不間斷供電時間也大大延長。
系統正常工作于后備式工作方式，即是交流市電輸入經過靜態開關直接輸出。當檢測出交流故障時（包括交流輸入過高、過低、掉電等），系統在小于 4mS 的切換時間情況下，自動切換到由直流輸入經逆變器和輸出隔離升壓變壓器、濾波單元輸出。在此基礎上，系統還配有維護、維修旁路，可以保證當系統故障或需要檢修時無間斷的保證輸出供電，其切換時間為 0mS。同時，維修旁路還保證防誤操作，能夠避免因操作引起的電氣斷電事故。

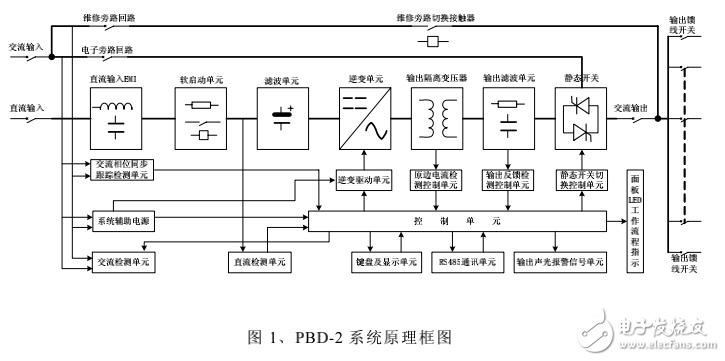

PBD-2 電力系統專用不間斷電源系統包括以下部件：
? 逆變器（可插拔式模塊）
? 輸出隔離變壓器
? 輸出靜態切換控制器
? 人工維修、維護旁路
? 輸入輸出 EMI 濾波器
