在實際的應用中，雖然有源蜂鳴器控制簡單，缺陷是成本比較高，在潮濕的環境用久了，容易損壞。而無源蜂鳴器彌補了有源蜂鳴器缺點，但問題是無源蜂鳴器需要 PWM 驅動。在系統的設計中，微控制器的 PWM 資源往往是比較緊張的，同時使用 PWM 驅動也加大了軟件開發的難度。接下來筆者將引領大家學習如何設計一個無需 PWM 也能驅動無源蜂鳴器的低成本電路。
無源蜂鳴器常規驅動

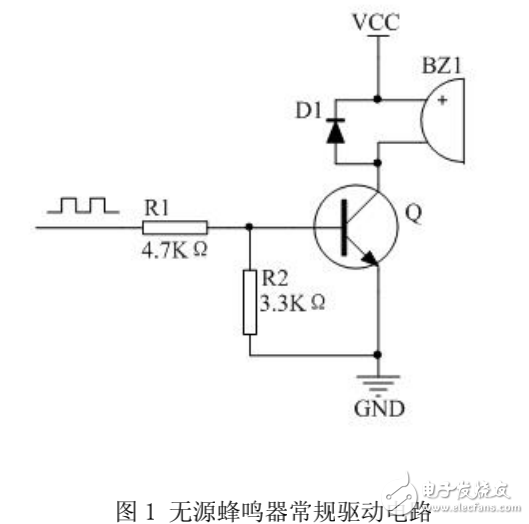

如圖 1 所示，此圖為無源蜂鳴器的常規驅動電路。需要在輸入端輸入一定頻率 PWM 的信號才能使蜂鳴器發聲。為了解放 PWM 資源，實現簡單控制，必須如有源蜂鳴器一樣提供一個振蕩電路。而有源蜂鳴器主要使用 LC 振蕩，如果要實際搭建此電路，電感參數比較難控制，而且成本高。此時，自然會想到簡易的 RC 振蕩，而由三極管構成的 RC 多諧振蕩電路顯然是一個不錯的選擇。
