1 太陽能光伏發電站檢測設備總則

　　1.1 本規范書適用于光伏發電站并網驗收、風電場接入并網驗收、光伏逆變器型式試驗、風力發電機組的低電壓穿越檢測平臺，包括主要設備及其輔助設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。

　　1.2 要求該檢測平臺能夠同時滿足現場安裝在風電場的單臺風電機組低電壓穿越能力檢測，滿足光伏發電站并網接入驗收的低電壓穿越能力檢測，滿足光伏逆變器與風電發電機組的型式試驗的低電壓穿越試驗檢測。

　　1.3 本規范書所提出的是最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文。供方應保證提供符合本規范書和工業標準的優質產品。

　　2 太陽能光伏發電站檢測設備使用條件

　　2.1環境條件

　　a） 戶外環境溫度要求：－40℃~ 50℃；

　　b） 戶外環境濕度要求：0~90% ；

　　c） 海拔高度： 0~2000米（如果超過2000米，需要提前說明）。

　　2.2安裝方式：標準海運集裝箱內固定式安裝。

　　2.3儲存條件

　　a）環境溫度 －50℃～50℃；

　　b）相對濕度 0～95% 。

　　2.4工作條件

　　a） 環境溫度 －40 oC～40oC；

　　b） 相對濕度 10%～90%，無凝露。

　　2.5電力系統條件

　　a） 電網電壓最高額定值為35kV，電壓運行范圍為31.5kV~40.5kV；同時也可以同時滿足10kV\20kV電網電壓的試驗檢測。

　　b） 電網頻率允許范圍：48~52Hz；

　　c） 電網三相電壓不平衡度：《= 4%；

　　d） 電網電壓總諧波畸變率：《= 5%。

　　2.6負載條件

　　負載包括直驅或雙饋式等風力發電機組，其總?cè)萘坎淮笥?.0MVA。其控制和操作需要滿足國家關于風電機組電電壓穿越測試與光伏發電站的相關測試規程技術要求。

　　本檢測平臺能夠同時滿足同等條件下光伏電站或光伏逆變器的低電壓穿越能力測試。

　　2.7接地電阻：《=5Ω。

　　3 太陽能光伏發電站檢測設備的技術要求

　　3.1 結構及原理要求

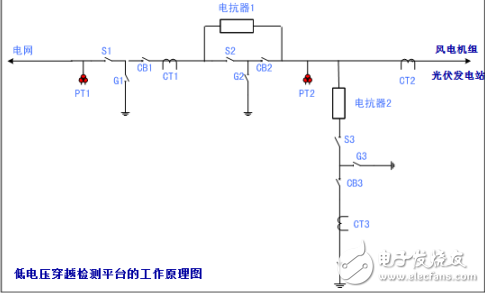

　　根據模擬實際電網短路故障的要求，測試系統須采用阻抗分壓方式，原理如下圖1所示（以實際為準）。測試系統串聯接入風電機組出口變壓器高壓側（35kV、20 kV、10 kV側）。

　　圖1 測試系統原理圖
