發視頻資料介紹

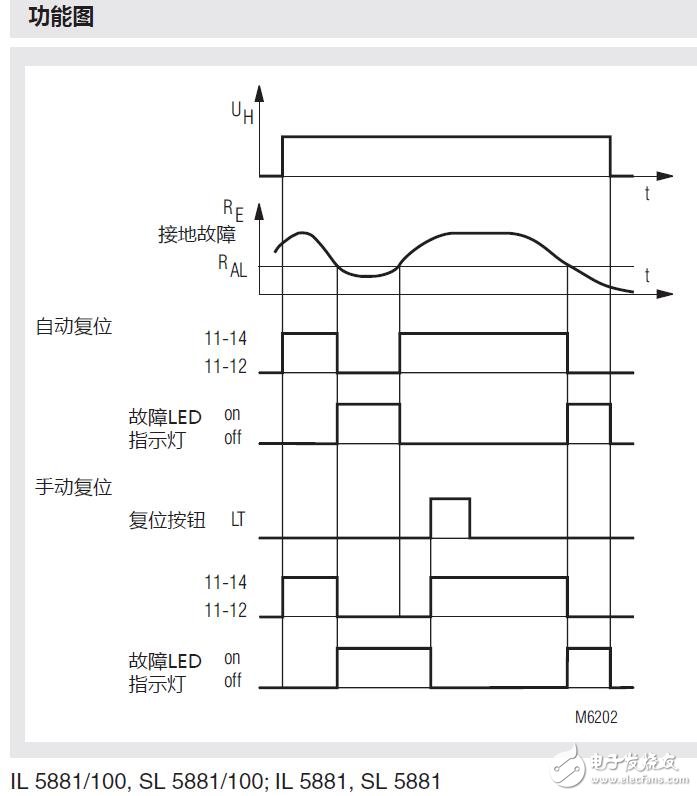

如果L+或者L-對地的絕緣阻抗RE下降到小于設定的相應值RAL （絕緣故障），對應的紅色LED指示燈亮，繼電器輸出釋放（輸出觸點斷電釋放）。如果被設定了自動復位（LT與X1端子短接），當絕緣阻抗逐漸恢復（RE上升），絕緣模塊將在一定的遲滯條件下自動開啟。這時，紅色LED指示燈熄滅。如果LT與X1端子不短接，即使隨后的絕緣阻抗值恢復正常，絕緣模塊也將始終保持故障狀態。L+或者L-的故障將分別由各自對應的LED指示燈顯示（故障分別指示）。通過按下自帶或者外接的復位按鈕，絕緣模塊將重新啟動，或斷開外部輔助供電。通過按下自帶或者外接的測試按鈕，將會生成一個模擬的絕緣故障以測試絕緣模塊的功能是否正常。
