隨著現代汽車用電設備種類的增多，功率等級的增加，所需要電源的型式越來越多，包括交流電源和直流電源。這些電源均需要采用開關變換器將蓄電池提供的+12VDC或+24VDC 的直流電壓經過DC-DC變換器提升為+220VDC或+240VDC，后級再經過DC-AC變換器轉換為工頻交流電源或變頻調壓電源。對于前級DC- DC變換器，又包括高頻DC-AC逆變部分、高頻變壓器和AC-DC整流部分，不同的組合適應不同的輸出功率等級，變換性能也有所不同。

　　推挽逆變電路以其結構簡單、變壓器磁芯利用率高等優點得到了廣泛應用，尤其是在低壓大電流輸入的中小功率場合；同時全橋整流電路也具有電壓利用率高、支持輸出功率較高等特點。鑒于此，本文提出了一種推挽逆變車載開關電源電路設計方案。該方案在推挽逆變-高頻變壓器-全橋整流設計的基礎上，進一步設計了24VDC輸入 -220VDC 輸出、額定輸出功率600W的DC-DC變換器，并采用AP法設計相應的推挽變壓器。

　推挽逆變的工作原理

　　圖1給出了推挽逆變-高頻變壓-全橋整流DC-DC變換器的基本電路拓?fù)洹Ｍㄟ^控制兩個開關管S1和S2以相同的開關頻率交替導通，且每個開關管的占空比 d均小于50%，留出一定死區時間以避免S1和S2同時導通。由前級推挽逆變將輸入直流低電壓逆變?yōu)榻涣鞲哳l低電壓，送至高頻變壓器原邊，并通過變壓器耦合，在副邊得到交流高頻高電壓，再經過由反向快速恢復二極管FRD構成的全橋整流、濾波后得到所期望的直流高電壓。由于開關管可承受的反壓最小為兩倍的輸入電壓，即2UI，而電流則是額定電流，所以， 推挽電路一般用在輸入電壓較低的中小功率場合。

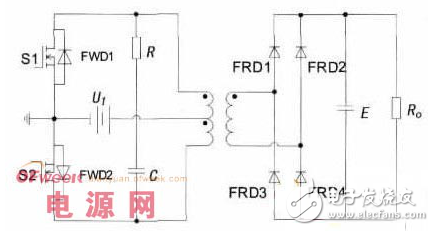

　　圖1：方案設計總體拓?fù)潆娐穲D

　　當 S1開通時，其漏源電壓 uDS1只是一個開關管的導通壓降，在理想情況下可假定 uDS1=0，而此時由于在繞組中會產生一個感應電壓，并且根據變壓器初級繞組的同名端關系，該感應電壓也會疊加到關斷的S2上，從而使S2在關斷時承受的電壓是輸入電壓與感應電壓之和約為2UI.在實際中，變壓器的漏感會產生很大的尖峰電壓加在S2 兩端，從而引起大的關斷損耗，變換器的效率因受變壓器漏感的限制，不是很高。在S1和S2的漏極之間接上RC緩沖電路，也稱為吸收電路，用來抑制尖峰電壓的產生。并且為了給能量回饋提供反饋回路，在S1和S2 兩端都反并聯上續流二極管FWD。
