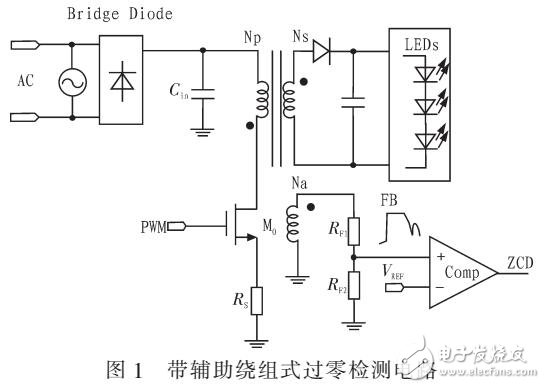

隨著高亮度LED （Light-emitting diode）燈制造技術的飛速發展，由于其高亮度、高能源轉換效率和長壽命等基本特點而越來越受到照明應用領域的青睞。在LED照明驅動方案中，反激式原邊反饋控制結構由于其低廉的系統成本、高電源轉換效率和良好的電氣隔離等特點而受到廣泛的應用。在反激式原邊反饋控制電路工作過程中，如果副邊電感中的電流在單開關周期過程中沒有完全釋放，則屬于電感電流連續模式（CCM）；如果副邊電感中的電流在開關過程中完全釋放，過一段時間再充電，則屬于斷續模式（DCM）；如果副邊電感中的電流完全釋放后，又立即充電，則屬于臨界模式（BCM）。其中，BCM控制模式由于其可以消除二極管的反向恢復損耗和減小功率開關的非零電壓導通損耗等特點而特別適用于中小型功率的LED驅動方案中。另一方面，BCM控制模式的主要技術挑戰在于如何準確可靠地實現電感電流的過零檢測。
