接線盒在太陽電池組件中起著非常重要的作用，隨著光伏行業日新月異的發展，越來越多的目光轉向了接線盒身上；因為它不僅能將太陽電池產生的電方便的傳輸到外部電路中去，同時它也是太陽電池組件。
接線盒在太陽電池組件中起著非常重要的作用，隨著光伏行業日新月異的發展，越來越多的目光轉向了接線盒身上；因為它不僅能將太陽電池產生的電方便的傳輸到外部電路中去，同時它也是太陽電池組件的“保鏢”。
接線盒是集電氣設計、機械設計與材料科學相結合的跨領域的綜合性設計；接線盒充當“保鏢”時，它利用二極管自身的性能使得太陽電池組件在遮光、電流失配等其他不利因素發生時，還能保持其能工作，適當降低損失。
由于其本身的特性，在太陽能領域越來越多的人逐步關注這個太陽電池組件的“保鏢”，伴隨著光伏市場的發展，接線盒的品牌也隨之多了起來，產品質量也參差不齊，接線盒在系統應用中出現的問題也越來越多。
2.1接線盒的結構
目前市場上主流接線盒品種較多，樣式各異，按照與匯流條的連接方式可分為卡接式與焊接式；二者除了與匯流條的連接方式不同外，其結構基本是一致的。

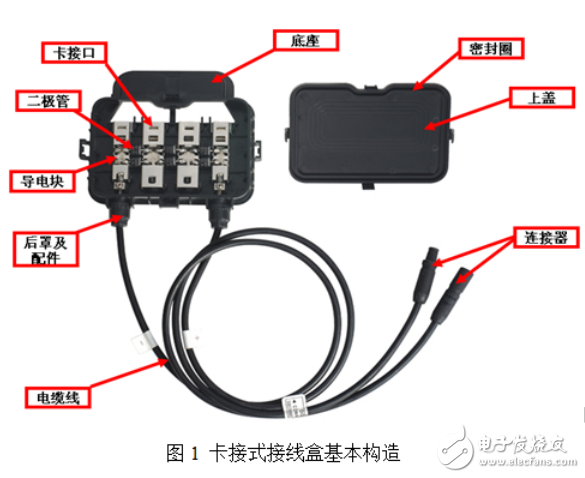

常規型的接線盒基本由以下幾部分構成：底座、導電塊、二極管、卡接口/焊接點、密封圈、盒蓋、后罩及配件、連接器、電纜線等，如圖1所示：
