高頻共模等效模型是研究非隔離型光伏并網逆變器共模電流（在非隔離型光伏并網設備中俗稱“漏電流”）抑制措施的重要工具。重點推導充分考慮寄生參數的非隔離型單相并網逆變器高頻共模等效模型，并基于該模型歸納出消除共模電流的兩條途徑。其中正弦脈寬調制 （sine pulse modulation，SPWM）開關方式消除漏電流的措施在單相全橋電路中的有效性通過仿真和實驗手段得到驗證，特別指出寄生參數對實際抑制效果的影響。分析電路參數匹配方式消除漏電流的措施在單相全橋電路中的無效性，并指出該措施可以應用在其它單相逆變器拓?fù)渲?，如半橋?a target='_blank' class='arckwlink_none'>二極管鉗位三電平電路。
非隔離型并網逆變器共模等效電路

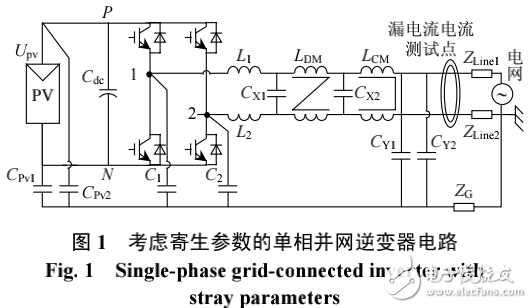

以單相全橋逆變電路結構為研究對象，如圖 1所示，其中 L 1 、 L 2 為濾波電感；電磁干擾（electromagnetic interference，EMI）濾波器中 CX1、CX2 為差模電容，LDM為差模電感，LCM為共模電感，CY1、CY2 為共模電容；寄生參數 Cpv1、Cpv2為太陽能電池板對大地的分布電容，取決于電池板面積、土壤性質、空氣濕度和安裝方式等因素。
