電磁環境是制約特高壓建設和發展的一個關鍵問題。對 1000kV特高壓輸電線路的相導線對地高度、相間距離、分裂導線數量、分裂間距、雙回路導線相序布置方式和接地避雷線設置等因素對工頻電場的影響進行 了仿真和分析。并針對不同的影響因素 ，提出了降低特高壓輸電線路工頻電場強度的應對策略。

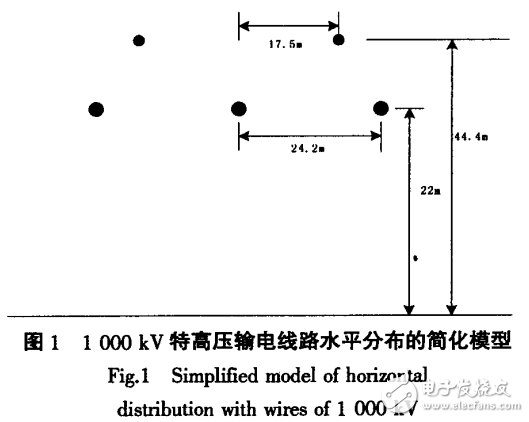

本文所用的仿真模型為前蘇聯特高壓輸電線路鐵塔模型 ：相導線采用 8LGJ一500145分裂導線 ，水平排列 ，分裂導線 的外接 圓直徑為1．04m，子導線直徑為 30mm，分裂 間距為 0．4m ， 帶 電導 線 總 寬 48．4m。架 空 地 線 采 用2AC70／72型雙分裂鋼芯鋁絞線 ，分裂 間距為0．4m。桿塔采用拉 v塔 ，兩邊相和中間相分別采用懸垂和 v型絕緣子串，相間距為 24．2m。仿真簡化模型如圖 1所示。本文中計算的是地面以上 1．5m處 的電場強度 ，用表 示 ，地面 以上 1．5m處的電場強度 的最大值用表示。
