電路板或格式電子系統中有各式各樣的電源電路，隔離型、非隔離型，AC-DC、DC-DC，升壓、降壓等。他們都是為負載供電，負載多種多樣，對應電源也多種多樣。
　　1.1 電源系統概述
　　這里講述的電源是指一種電能轉換裝置。我們常見電源家族如圖1.1所示，不同顏色連接線代表不同形式的電能，它們之間存在電能之間的轉換，而實現這種電能轉換的裝置就是電源。
　　

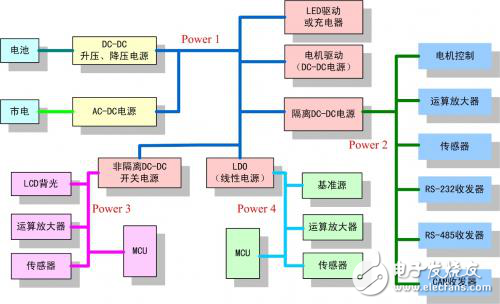

　　圖1 常見小功率電源家族一覽圖
　　從圖1.1中可以看出，電池和市電一般不能直接給電子系統供電，使用時需要先將電能轉換到Power 1線路中，以提供給其它模塊使用。其中電池可以通過升壓或者降壓的DC-DC電源來實現電能轉換，市電則可通過AC-DC電源進行電能轉換。在對電源要求不高的場合，如充電器、LED驅動和電機驅動等應用中，Power 1可以直接提供電能。
　　在過去，AC-DC電源經常使用一個工頻變壓器降壓，然后通過整流濾波電路的線性電源獲得Power 1，這樣的電源體積大，而且效率不高，隨著開關電源技術的發展和推廣，這種線性電源逐漸被開關電源代替，并得到廣泛應用。許多公司陸續推出高性能的AC-DC電源芯片，如安森美（ON）推出的NCP1075，不僅效率高、靜態功耗小，而且外圍器件非常少、電路簡單，如圖2所示，即便是菜鳥，也能很快上手，大大減少了電源開發難度和縮短了開發周期，非常有利于開關電源的推廣。
　　

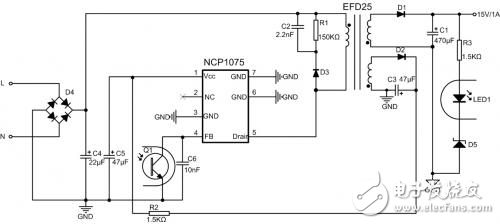

　　圖2 NCP1075應用電路圖
　　高效率準諧振（QR）和高功率因數單級PFC反激電源也得到了快速發展，可能很快成為AC-DC電源主流，代表IC如安森美（ON）推出的NCP1380和NCP1247。
　　在運算放大器、傳感器、MCU和基準源等應用中，它們對電源的紋波噪聲和電壓精度要求比較高，那么Power 1還需要經過線性電源轉換到Power 4線路中，才能給其系統供電。傳統的線性電源一般采用NPN機構作為功率管，或者用達林頓結構功率管，如圖3所示，LM7805和LM317等，都是這種結構。這類電源的特點是要求輸入電壓比輸出電壓高1.5V以上，如果輸入輸出壓差比較小，這種穩壓方式就不能滿足要求了。
