隔離式偏置電源軌在測試和測量設備、過程控制、電信系統、樓宇基礎設施、以及工業自動化系統中很常見。傳統上，隔離式電源的設計是一個冗長而又乏味的過程，因為其中涉及環路補償、光耦合器、額外的繞組、和/或者初級側電源軌。與低功率級相比，其中涉及的工作量、復雜度、解決方案尺寸、以及成本都過高。
　　這份白皮書將為您介紹：Fly-Buck轉換器可通過設計簡單，容易使用，成本劃算的方式生成多個隔離式電源軌。本文給出了不同應用領域內的實際示例，以顯示基于Fly-Buck的方法在功率高達15W的低功率隔離式設計方面的有效性。這些示例有助于設計人員找到那些與特定偏置功率要求相近似的解決方案。文中引用的設計示例和資源能夠幫助設計人員更有信心的在系統中設計并運行隔離式電源解決方案。
　　現代電子系統中的隔離式電源軌
　　現代電子系統包含大量的分布式電源軌；這些電源軌為多種數字和模擬電路供電。很多系統或子系統，特別是那些需要人工干預的系統，為了保證它們的安全性，需要將它們與主電源隔離開來。這些系統包括工業過程控制、樓宇自動化、電信基礎設施系統、以及醫療設備，以及其他一些系統。圖1至6給出了幾個應用了隔離式電源軌的系統示例。Fly-Buck轉換器方法是更簡單的方法，在這些系統和其它相似應用中生成偏置電源軌。
　　一個常見應用領域就是工廠自動化，其中的一個24V DC電源軌或者一個定制的以太網供電 （PoE） 組成了系統分布式電源骨干的一部分（圖1）。分布于整個系統中的控制和傳感器塊需要由偏置電源供電；而這些偏置電源要與主電源總線隔離開來。參考設計1中包含一個為可編程邏輯控制器 （PLC） I/O模塊供電的完整設計。
　　

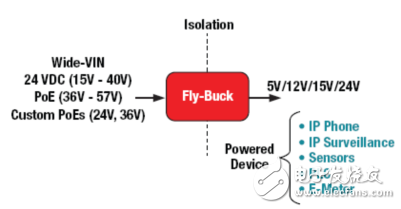

　　圖1.工業應用中的隔離式電源軌
　　另外一個常見的應用領域是隔離式DC/DC轉換器或電機控制中的柵極驅動偏置電源。MOSFET、IGBT，或基于碳化硅 （SiC） 的功率級需要隔離式電源軌作為驅動器，以及控制電路供電；而這些驅動器或控制電路也許與電源不在同一側，而是位于隔離邊界的另一側。高側驅動器還需要浮動偏置電源軌；這些電源軌用高達數百伏電壓與低側電源軌分離開來（圖2）。參考設計2是一個完整的，針對3相電機控制系統的Fly-Buck偏置電源設計。
