太陽能光伏發電系統利用可再生能源太陽能來提供穩定的電力供應，污染小，因而在近幾年得到了很廣泛的應用。本文設計了一個以 LabVIEW 為軟件支持、以數據采集卡為硬件支持的虛擬儀器來評測光伏發電系統的性能，并擁有數據采集、數據保存和信號分析等功能。在這個所提出的系統中，測量的信號包括氣象參數（如溫度等）和電氣參數（比如光伏陣列的電壓和電流等）。實驗結果證明這套系統可以很有效的反映光伏發電系統的運行特性。

　太陽能發電系統

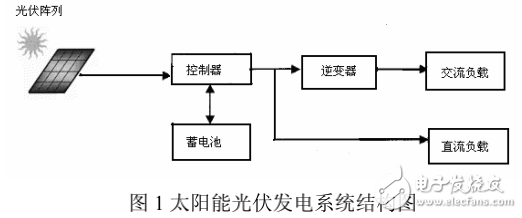

　　太陽能發電系統主要由以下幾部分構成：光伏陣列、蓄電池、逆變器以及交流或者直流負載，如圖 1 所示：

　　系統能量由太陽能光伏陣列提供。光伏陣列一般是采用太陽電池?cái)?shù)組的方式將多個太陽電池串并連起來，太陽電池的串聯可以提高電壓，并聯可以提高電流。控制器則是發電系統的核心組件，它的主要功能是用來檢測輸入電壓電流以及負載的情況來控制蓄電池的狀態。當系統提供的功率大于負載的功率時，一方面控制器將所需的電能提供給負載，另一方面將剩余的電能送往蓄電池儲存起來。當發電量不能滿足負載要求時，控制器會將蓄電池中儲存的電能送往負載以維持負載的穩定，這種功能叫做蓄電池的充電控制功能。
