摘要：“測量電源模塊的輸出電壓，原本輸出5V的模塊，怎么只有4.8V了？輸出電壓變低了，模塊壞了？”不是的，電源模塊輸出電壓變低，不一定是模塊損壞了，也可能是應用不合理。讓我們來找一找電源模塊輸出電壓變低的原因。
　　電路輸入電壓過低，會使得電路不正常。長時間工作在低輸入電壓情況下，電路的壽命也會有極大的影響。想要在設計電路時避開這個問題，需要了解導致電源模塊輸出電壓變低的原因。
　　電源模塊輸出電壓低的原因有很多，常見原因有以下幾種。
　　1.輸出線過長或過細
　　
　　E2405UHBD-30W電源模塊特性：
　　輸入電壓范圍9V~36V；
　　輸出電壓5V；
　　輸出電流6A。

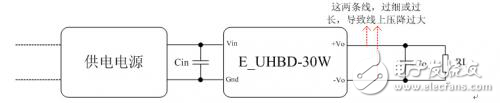

　　根據數據手冊要求連接E2405UHBD-30W電源模塊外圍電路，負載使用電子負載儀加滿載，供電電源使用可編程直流電源。模塊上電，電子負載儀上顯示的電壓值不是5.0V，而是4.7V，然而在測量電源模塊輸出引腳兩端的電壓值是5.0V。什么原因呢？E2405UHBD-30W模塊滿載時，輸出電流有6A，而模塊引腳到負載儀端口之間的連接線太長了，使得連接線的阻抗值大。如果阻抗為0.05歐姆，那么連接線上的電壓差為0.05Ω*6A=0.3V，這個就是模塊輸出引腳到負載儀端口的壓差。
　　2.輸入防反接二極管壓降過大
　　
　　ZY1205FKES-3W電源模塊特性：
　　輸入電壓12V，±10%的波動范圍；
　　輸出電壓5V，輸出非穩壓
　　輸出電流600mA。
　　適用于輸入電壓波形范圍小于10%且對電壓精度要求不高的場合。
　　AC-DC電源模塊輸出電壓為12V，最大輸出電壓精度為±3%，那么輸出電壓范圍是11.64V~12.36V。而二極管D1使用1N4148，正向?qū)▔航禐?.7V，那么ZY1205FKES-3W模塊實際輸入電壓的范圍只有為10.94V~11.66V，這個電壓范圍還是在ZY1205FKES-3W模塊的輸入電壓范圍內，模塊可以正常工作，只是輸出電壓會較低。
　　以前有客戶也是上面的這種情況，當時實測ZY1205FKES-3W輸出電壓是4.65V，客戶想要輸出電壓高一點，我們給了兩點建議：
　?。?）客戶換一個正向?qū)▔航敌〉姆婪唇佣O管；
　?。?）適當?shù)膶C-DC電源模塊的輸出電壓調高一點。
　?。?）如果對電壓精度要求高的場合，建議將ZY1205FKES-3W換成ZY1205WRBCS-3W寬電壓輸入穩壓輸出的模塊。
