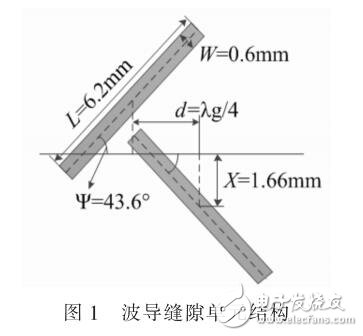

為了提高低截獲概率雷達系統的性能，針對低截獲概率設備對發射天線的需求，文中設計了一種寬頻帶、高增益、共口徑雙圓極化天線，通過控制端口饋電方式實現左右旋圓極化捷變。同時，該天線可通過頻率變化實現波束掃描與多波束功能。設計了波導縫隙單元結構、19單元線陣及19x12面陣。為了抑制柵瓣的產生，利用介電常數為2.3的聚四氟乙烯部分填充于波導腔中。根據天線結構的特殊性設計了波導／同軸轉接器。天線整體仿真優化結果表明，線陣增益為19 dB，面陣平均增益為30 dB。在絕對帶寬3.75 CJHz范圍內該面陣天線的駐波比小于I.I，軸比小于3dB，相對帶寬可達13.5%。從而簡化了極化捷變天線的結構，減小了天線體積，滿足了低截獲概率雷達對發射天線的需求。
