在光伏并網系統的逆變器電路中，對電網電壓的鎖相是一項關鍵技術。由于電力系統在工作時會產生較大的電磁干擾，因此，其簡單的鎖相方法很容易受到干擾而失鎖，從而導致系統無法正常運行。在這種情況下，設計采用對電網電壓進行過零檢測后再將信號送人 CPLD，然后由 CPLD 實現對電網電壓進行數字鎖相的方法，可以有效地防止相位因干擾而發生抖動或者失鎖的現象，保證系統的正常運行。另外，本系統還使用 CPLD 對 DSP 產生的 PWM 波控制信號和系統運行時的各項參數進行監控，一旦發現異常，立即使系統停機，并通知 DSP發生異常，從而實現了對系統的硬件保護。

　系統整體結構組成

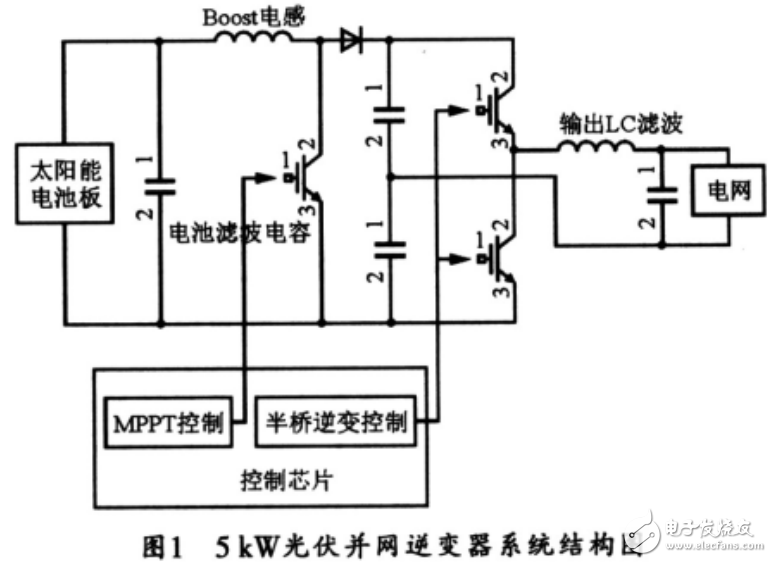

　　本文所介紹的設計方法是 5 kW 光伏并網發電系統中逆變器的一部分，該光伏并網逆變器可實現額定功率為 5 kW 的太陽能電池陣列的最大功率跟蹤與并網輸出。其逆變器的系統結構圖如圖 1 所示。

　　本控制系統由 TI DSP2812 作為主控芯片，Xilinx CPLD XC9572XL 用作數字鎖相與保護電路，XC9572XL 為 3．3 V 內核電壓的 CPLD，它由 4 個 54V18 功能模塊組成，可提供 1600 個 5 ns延遲可用門。
