引言
　　電力線通信（PLC）是一種通過現有電力線纜發送數據的通信技術。該技術可采用半雙工方式在PLC節點之間傳輸電力與數據。由于能通過相同線路同時傳輸電力及數據，因此PLC技術無需使用額外線路與設備互聯。PLC可為各種廣泛應用提供低成本通信媒介，充分滿足可能采用其它技術組網成本過高的環境需求。作為通信技術，PLC可分為兩大類：
　　●寬帶PLC適合互聯網等高速寬帶網絡連接。它一般工作在較高頻率（1.8至250MHz）
　　和高數據速率（高達數百Mbps）下，多為較短距離應用使用。
　　●窄帶PLC適用于需要窄帶控制或低帶寬數據采集的應用，這些應用注重低成本和高可靠性。它一般工作在較低頻率（3到500KHz）和較低數據速率（幾百kbps）下，具有較大的覆蓋范圍（達數公里），該覆蓋范圍可通過中繼器擴大。
　　根據底層電力線特征，PLC還可進一步細分為AC電力線PLC和DC電力線PLC.
　　世界各地許多公共事業單位都選擇AC線路窄帶PLC用于其智能電網項目。他們通過按日、甚至按設備或應用監控用電情況，提供能夠激勵消費者調整用電的定價結構，從而可減輕峰值負荷，避免興建新的電廠。
　　PLC在智能電網應用中的廣泛采用已引起對AC電力線PLC的高度重視。不過在家庭網絡、照明和太陽能應用以及交通運輸車輛（飛機、汽車和列車中的電子控制）中，DC電力線窄帶PLC也在興起。在這些應用中使用PLC，可降低布線復雜性、重量以及通信的最終成本。
　　在本文中，我們將重點介紹DC電力線PLC的使用，并提供可幫助客戶迅速有效采用這一技術的參考設計。
　　系統集成人員常提出這樣的問題：如何比較DC電力線PLC和低功耗無線技術的優劣？雖然DC線路PLC和低功耗無線都不需要新電線布置，但使用PLC時，連接或位于地下，或穿越墻壁，或處于墻角。該通信通道歸運營商或公共事業單位所有，因此不存在共享帶寬風險。PLC沒有視線限制，不受天氣影響。
　　DC PLC解決方案的高靈活性
　　開發一款有效PLC解決方案有其難度。一般電力線噪聲大，需要穩健的系統架構才能確保數據可靠性。每個最終應用及工作環境都不同，因此需要靈活的設計來適應各種不同的條件。系統設計人員需要一款高靈活平臺，其不僅可幫助他們根據每種應用的具體要求優化設計，而且還能讓設計適應未來出現的新標準和新市場機遇。通過這種方式，可以在多種應用中重復使用知識產權，加速開發及產品上市進程，并不斷擴大市場機遇。
　　實現高靈活性的關鍵點是軟硬件的模塊化架構。將復雜的PLC系統拆分為多個獨立子系統，開發人員可在無需全部重新設計整個系統的情況下修改設計的某個方面（比如所使用的調制方案或網絡協議）。各種可實現應用的部分實例包括：
　　●調制方案：軟硬件層面的高靈活性有助于開發人員為具體應用實施最高效率的調制方案。例如針對窄帶通信提供的幾個調制方案，包括展頻移鍵（S-FSK）與正交頻分多路復用（OFDM）調制等；
　　●通信協議：為實現互操作性，設備可能需要符合具體協議標準。開發人員通過使用高靈活平臺，既可輕松實施常用的PLC標準（包括S-FSK （IEC61334）、PRIME和G3），也可實施能滿足其應用特定需求的定制協議。
　　

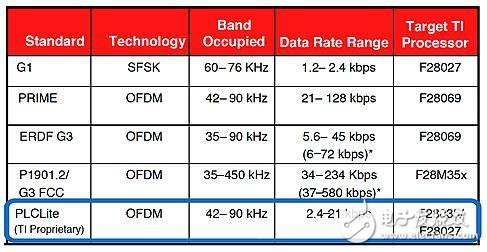

　　圖1：PLC通信協議的比較
　　現有標準對窄帶DC PLC應用規定很少，而且在許多應用中網絡處于獨立狀態。在這些情況下，可以使用較為簡單的通信協議棧。這類較簡單專有協議棧的一個具體實例是德州儀器（TI）的PLC-Lite（圖1）。該協議棧特別適合不需要G3及PRIME復雜性、但仍然需要穩健通信通道的低成本環境及應用。
　　對于樓宇網絡（只需幾Kbps）中的簡易燈泡或墻壁開關而言，PLC-Lite是理想的解決方案。PLC-Lite不僅提供21Kbps的最大數據速率，而且還支持全頻帶和半頻帶模式。它可針對某種類型的干擾提供更高的穩健性，其中包括可影響G3鏈路的窄帶干擾。PLC-Lite包含簡單的載波感測多路訪問與沖突避免（CSMA/CA）介質訪問控制（MAC）層，其能夠與任何應用協議棧集成。
　　由于結構簡單，數據速率較低，因此PLC-Lite每鏈路的實施成本明顯較低。此外，它還可帶來極高的靈活性，允許設計人員在行業標準限制以外定制通道鏈路。圖2是PLC-Lite完整特性集的總括。
