全波橋式整流器可將交流信號轉換為全波直流信號。通常，由四個二極管組成的電橋可實現全波整流。圖1所示為以串聯對排列的四個二極管，其中每半個周期內有兩個二極管傳導電流。在任意給定時刻，兩個二極管正向偏置，另外兩個二極管則反向偏置，有效消除傳導電流。
　　結果輸出直流，且每半個周期內流過負載的電流均相同。若要將整流器用作直流電源，可在輸出端添加一個濾波電容。該電橋電路的主要優勢是它不需要特殊的中心抽頭變壓器，從而縮小尺寸并降低成本。
　　然而，這款經典電路有諸多不足之處。流過負載的電流是單向的，因此負載上的直流電壓平均值應當?shù)扔冢汗? ：
　　
　　然而，實際上在每半個周期內，電流流過兩個二極管，因此輸出電壓幅度等于兩個二極管的壓降，小于輸入幅度。
　　例如，若峰值輸入為5 V，則峰值輸出約為3.8 V.紋波頻率等于電源頻率的兩倍；又比如，采用60 Hz電源，則紋波頻率等于120 Hz.此外，電路還受到交越失真和溫度漂移的影響。
　　

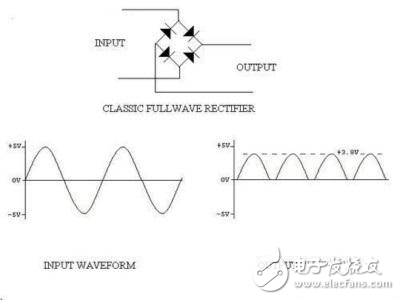

　　圖1.經典橋式整流器
　　圖2中的電路通過兩個低成本、高性能差動放大器和兩個低成本二極管，改進了經典的四個二極管電橋性能，消除了輸出端損失。相比傳統技術，此方案具有更佳的精度、更低的成本和更低的功耗。
　　該電路中的VIN為正弦波。二極管D1在正半周期內導通。放大器A1和A2均用作逆變器。其結果可在VOUT端產生正電壓，幅度與輸入端的幅度完全一致。二極管D2在負半周期內導通。此時放大器A1增益等于–2/3，而A2增益等于+3/2.–1凈增益能為VOUT帶來正電壓，幅度與輸入端幅度相反。該組合可形成一個無損失全波整流器?？稍诟哌_(dá)10 kHz的頻率下對高達±10 V的信號進行整流。
　　

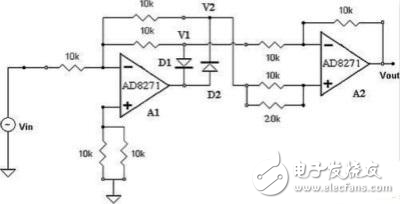

　　圖2.簡單全波整流器
　　這種設計有幾個固有的性能優勢，比如成本、交越失真、增益誤差和噪聲。整流輸出的增益精度由10 k電阻確定。這些激光晶圓調整電阻精確匹配，確保增益誤差低于0.02%.電路的噪聲增益只有2，因此噪聲、失調和漂移更低。
