TPS65142器件為筆記本電腦TFT LCD面板的偏置功率和WLED背光提供一種緊湊型解決方案。這種器件擁有一個升壓轉換器、一個正充電泵穩壓器以及一個負充電泵穩壓器，用于驅動源極驅動器和柵極驅動器。為了更加符合TFT LCD系統串擾規定，有必要為AVDD升壓轉換器設計一個符合要求的閉環性能。本應用報告將對設計考慮問題進行討論。
1 TPS65142升壓轉換器介紹
如圖1所示，按照設計，TPS65142 AVDD升壓穩壓器適用于最高16.5V的輸出電壓，最小開關峰值電流限制為1.8A.該器件工作在準恒定頻率電流模式方案下，使用內部補償來最小化引腳和元件數目。在650 kHz和1.2 MHz之間，開關頻率可選。在導通期間，電感器電流上升。當電流達到內部GM放大器設置的閾值時，功率晶體管關閉。電感電壓極性改變，并前向偏置肖特基二極管，從而讓電流流向升壓穩壓器輸出。特定輸入電壓VIN和輸出電壓VS的斷開時間固定不變，因此這些參數改變時其保持相同的頻率。
固定斷開時間可保持準恒定頻率，這樣，相比傳統升壓轉換器，它可在一個較寬的輸入和輸出電壓范圍為系統提供更高的穩定性。TPS65142器件的拓撲可提供極為優異的負載和線壓調節，以及優秀的線壓及負載瞬態響應性能。

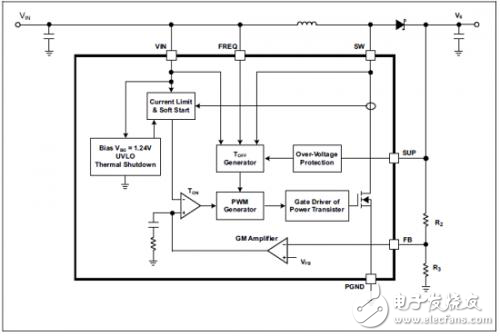

圖1 TPS65142升壓轉換器實施
1 TPS65142升壓轉換器介紹
如圖1所示，按照設計，TPS65142 AVDD升壓穩壓器適用于最高16.5V的輸出電壓，最小開關峰值電流限制為1.8A.該器件工作在準恒定頻率電流模式方案下，使用內部補償來最小化引腳和元件數目。在650 kHz和1.2 MHz之間，開關頻率可選。在導通期間，電感器電流上升。當電流達到內部GM放大器設置的閾值時，功率晶體管關閉。電感電壓極性改變，并前向偏置肖特基二極管，從而讓電流流向升壓穩壓器輸出。特定輸入電壓VIN和輸出電壓VS的斷開時間固定不變，因此這些參數改變時其保持相同的頻率。
固定斷開時間可保持準恒定頻率，這樣，相比傳統升壓轉換器，它可在一個較寬的輸入和輸出電壓范圍為系統提供更高的穩定性。TPS65142器件的拓撲可提供極為優異的負載和線壓調節，以及優秀的線壓及負載瞬態響應性能。
圖1 TPS65142升壓轉換器實施
