避免電子產品出現電路系統故障及管理上電浪涌電流的方法已經取得了長足發展，從簡單的保險絲或P通道FET發展成了更為高級的解決方案。這些高集成解決方案不但可以管理浪涌流入系統，同時也能確保傳輸元件（通常為FET）在安全工作區（SOA）內。這可顯著改進系統診斷的控制與故障遙測。本文將討論系統保護的增強型解決方案以及主要相關問題。
　　簡單的系統保護
　　電氣電路最簡單的保護形式就是適當額定值的保險絲。深入研究您當前應用的適當解決方案，會發現有各種保險絲可供選擇，包括但不限于快熔絲、慢熔絲、多晶硅熔絲與智能熔絲等。之所以存在不同類型的保險絲，是因?yàn)槊糠N保險絲都有自己的優缺點。
　　快熔絲顧名思義：能快速熔斷，也就是說很可能出現錯誤跳變，導致產品回收。因此，選擇這種保險絲時應注意額定值降低要高于50%，即5A軌的保險絲額定值應高于10A，以避免應用錯誤故障。
　　慢熔絲開始熔斷時間較長，但仍會出現錯誤跳變，因此額定值調低通常至少在50%。
　　多晶硅熔絲的優勢在于：如果故障消除就能自動恢復，但也會產生一點成本。每次跳變的后續跳變點閾值會降低，即更容易跳變。因此，錯誤跳變的幾率會隨時間的推移而增大。
　　智能熔絲或三端熔絲是可按需熔斷或在過流時熔斷的器件。這種保險絲成本通常比上述保險絲高，需要電源電壓保持在一定的高度，才能熔斷保險絲。否則在故障情況下，所有元件都會很熱，而且可能無法安全關斷。
　　上述所有4種解決方案都存在可能導致錯誤跳變的兩大問題。首先，它們都無法限制上電時或限電后進入系統的浪涌電流；其次，由于需要額定值調低，它們可能會在系統故障情況下允許大量電流通過，導致故障電路系統過熱，造成更嚴重故障。例如，5A額定值的12V系統可能會試圖使用10A或更高電流額定值的保險絲。如果良好功率電源發生短路，故障電路可能就會出現高達120W的功率。
　　浪涌管理
　　大多數錯誤跳變都是浪涌電流造成的。最大限度減少浪涌電流的低成本方法可能是采用P通道FET和兩個電阻器及電容器實施（圖1）。
　　當然，這種電路在輸入電壓出現那一刻就已經開始接觸了，因此通常要在檢測到功率良好信號之前保持電路斷開。圖2顯示了采用視窗比較器的可行實施方案，其可確保12VAC適配器電壓處于10.8V至13.2V之間。只要TPS3700等寬泛電源電壓視窗比較器發現適配器在有效電壓視窗中，就可啟用通過Q1的電源路徑。
　　

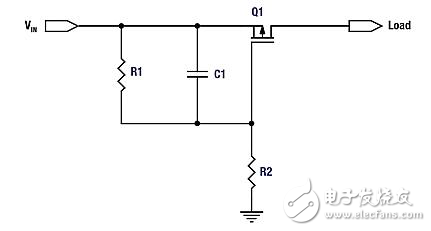

　　圖1.簡單的浪涌管理解決方案
　　

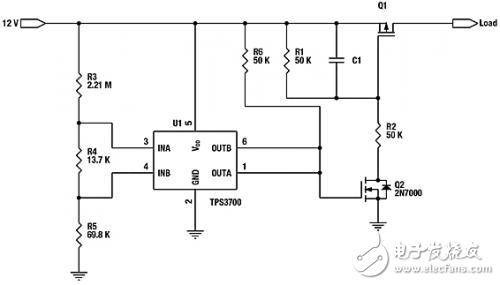

　　圖2.采用TPS3700作為AC適配器檢測器
　　上述方法可能對某些設計方案可行，但也存在一些內在問題：
　　1. 根據負載電容的大小，兩種方法可能都會影響FET的安全工作區（SOA）；
　　2. 一旦啟用，就無法限制進入負載的電流；
　　3. 如果負載短路，F(xiàn)ET可能會在啟動時發生故障，這可能在保險絲之前出現，最好使用額定功率消耗遠遠高于應用所需的FET來降低風險，而這又會導致解決方案成本上升。
　　在系統啟動或系統級故障發生時，必須有更好的系統保護方法。
?
