發視頻資料介紹
直流斬波電路實驗的內容包括兩種最基本的斬波電路：降壓斬波電路和升壓斬波電路。圖1所示的是降壓斬波電路的原理圖。
降壓斬波電路的基本原理是：在開關V導通期間，電源F向負載供電，負載電壓uo=E，負載電流按指數曲線上升；在V關斷期間，負載電流經二極管VD續流，負載電壓1/0近似為0，負載電流呈指數曲線下降。為了使負載電流連續且脈動小，通常使串接的電感L值較大，負載電壓的平均值為：

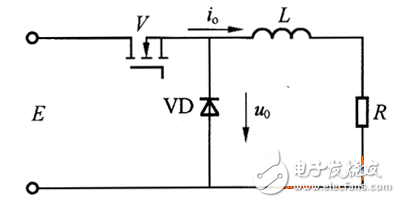

圖1降壓斬波電路原理圖

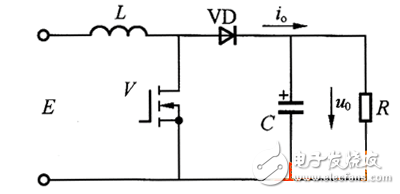

圖2所示為升壓斬波電路的原理圖。分析升壓斬波電路的工作原理時，首先假設電路中電感L值很大，電容C值也很大，在V處于通態期間，電源E向電感L充電。充電電流基本恒定為I1，同時電容C上的電壓向負載R供電，因C值很大，基本保持輸出電壓uo為恒值，記為Uo.
圖2升壓斬波器原理圖
設V處于通態的時間為ton，此時電感L上積蓄的能量為EI1ton.當V處于斷態時E和L共同向電容C充電并向負載R提供能量。設V處于斷態的時間為toff，貝刂在此期間電感L釋享308 PIC單片機應用開發典型模塊放的能量為（UO-E）I1toff°當電路工作于穩態時，一個周期T中電感L積蓄的能量與釋放的能量相等
降壓斬波電路的基本原理是：在開關V導通期間，電源F向負載供電，負載電壓uo=E，負載電流按指數曲線上升；在V關斷期間，負載電流經二極管VD續流，負載電壓1/0近似為0，負載電流呈指數曲線下降。為了使負載電流連續且脈動小，通常使串接的電感L值較大，負載電壓的平均值為：
圖1降壓斬波電路原理圖
圖2所示為升壓斬波電路的原理圖。分析升壓斬波電路的工作原理時，首先假設電路中電感L值很大，電容C值也很大，在V處于通態期間，電源E向電感L充電。充電電流基本恒定為I1，同時電容C上的電壓向負載R供電，因C值很大，基本保持輸出電壓uo為恒值，記為Uo.
圖2升壓斬波器原理圖
設V處于通態的時間為ton，此時電感L上積蓄的能量為EI1ton.當V處于斷態時E和L共同向電容C充電并向負載R提供能量。設V處于斷態的時間為toff，貝刂在此期間電感L釋享308 PIC單片機應用開發典型模塊放的能量為（UO-E）I1toff°當電路工作于穩態時，一個周期T中電感L積蓄的能量與釋放的能量相等
