DFT 是一種在設計階段將可測試性置入集成電路 （IC） 的方法，可以降低測試成本并提高制造良率，多年來以不同方式得到廣泛應用。Ad-hoc 和結構化這兩種方法能夠有效地檢測出電路中所有的故障，減少測試開發相關的成本和時間，以及減少測試制造芯片所需的實際時間。
　　Scan 和 MBIST 是兩種最常用的 DFT 工具，在功能驗證后可插入到設計中。這些工具絕對物有所值，因為在制造完成后，通過測試大量芯片是否存在制造缺陷的成本可能高達制造成本的 40%。此外，它們可以規避將失效器件推廣到市場的風險，因為召回該批次失效器件的成本遠遠大于在測試工廠發現該問題的成本，而且容易對商譽產生不可估量的負面影響。
　　但是，片上測試架構（例如掃描鏈、MBIST 結構和壓縮/解壓邏輯）的插入可能影響到其自身的功能正確性。因而必須在植入 DFT 之后執行門級設計驗證。然而，如今的設計規模已涉及數億個邏輯門，完全超過了硬件描述語言 （HDL） 所能達到的性能，使其在應對當前任務時幾乎毫無用處。
　　只有硬件加速仿真能夠驗證各種規模和復雜芯片的功能。硬件加速仿真的執行速度要比軟件仿真高出幾個數量級，例如，硬件加速仿真在數小時內就能完成需要花費約 3 個月時間的設計仿真。
　　新的 DFT“App”可用于硬件加速仿真*，以執行一項艱巨的任務——根據既定排程測試植入 DFT 的被測設計 （DUT），這一任務有嚴格的時間規定，可能沒有多余的浮動時間。它給硬件加速器開發流程帶來了兩大改變，第一個是編譯流程的改變，第二個是運行時間的變化。
　　首先，包含 Scan 和 MBIST 測試結構的網表與工業標準 STIL 格式文件一起傳入硬件加速仿真編譯器，包括設計 I/O 配置、時鐘信息和測試向量。
　　編譯器可創建必要的架構，即流量生成器和檢查器，以便從 STIL 文件讀取測試向量，然后將包含 DFT 邏輯的 DUT 門級網表綜合成一個能夠兼容硬件加速仿真的結構化說明中，最后生成 DFT 驗證平臺。測試邏輯還包含了 DUT 輸出的對比機制（圖 1）。
　　

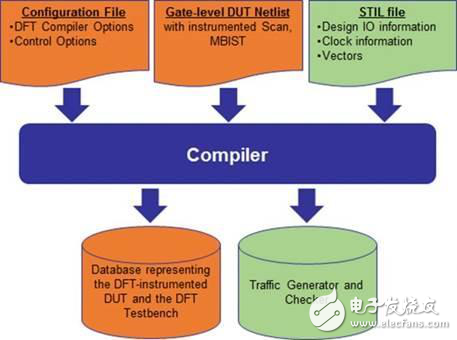

　　圖 1.經 DFT App 修改后的編譯流程。
　　在調取時，設計和驗證平臺映射到硬件加速器中。在運行期間，硬件加速器通過由編譯器創建并在主機 PC 上運行的流量生成器從 STIL 文件讀取測試向量，然后通過驗證平臺應用到合成 DUT 中。檢查器以硬件加速仿真速度比較 DUT 的輸出（圖 2）。
