發視頻資料介紹
關于過電壓抑制
瞬變威脅—什么是瞬變？
電壓瞬變的定義是電能的短時激增，它們是先前存儲的電能或者通過其他方式（比如大電感負載或雷電）引入的電能的突然釋放的結果。在電氣或電子電路中，這種能量可以通過控制開關動作，或通過隨機誘導來從外源的電路中以一種可預測的方式得到釋放。
重復性瞬變常常歸因于電動機、發電機或者反應性電路原件的切換。而另一方面，隨機瞬變通常是由閃電和靜電放電（ESD）引起的。閃電和ESD的發生一般是不可預知的，并可能需要對精細監測進行精確的測算，特別是當瞬變在電路板層面上誘發的情況下。許多電子標準工作組使用公認的檢測或測試方法已經對瞬變電壓進行了分析。幾種瞬變的關鍵特性如下表所示：

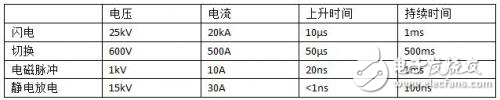

表1：瞬變來源舉例以及強度。
表1：瞬變來源舉例以及強度。
瞬變電壓尖峰的特性
瞬變電壓尖峰通常呈現出一個“雙指數”波動。對于閃電和ESD這兩種瞬變源，這種波動如下圖所示。

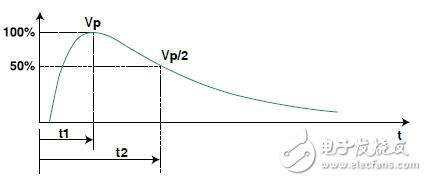

圖1：閃電瞬變波形。
瞬變威脅—什么是瞬變？
電壓瞬變的定義是電能的短時激增，它們是先前存儲的電能或者通過其他方式（比如大電感負載或雷電）引入的電能的突然釋放的結果。在電氣或電子電路中，這種能量可以通過控制開關動作，或通過隨機誘導來從外源的電路中以一種可預測的方式得到釋放。
重復性瞬變常常歸因于電動機、發電機或者反應性電路原件的切換。而另一方面，隨機瞬變通常是由閃電和靜電放電（ESD）引起的。閃電和ESD的發生一般是不可預知的，并可能需要對精細監測進行精確的測算，特別是當瞬變在電路板層面上誘發的情況下。許多電子標準工作組使用公認的檢測或測試方法已經對瞬變電壓進行了分析。幾種瞬變的關鍵特性如下表所示：
表1：瞬變來源舉例以及強度。
表1：瞬變來源舉例以及強度。
瞬變電壓尖峰的特性
瞬變電壓尖峰通常呈現出一個“雙指數”波動。對于閃電和ESD這兩種瞬變源，這種波動如下圖所示。
圖1：閃電瞬變波形。
