8002A音頻IC
一、概述
8002A 是一顆帶關斷模式的音頻功放 IC。在 5V 輸入電壓下工作時，負載（3Ω）上的平均功率為 3W，且失真度不超過 10%。而對于手提設備而言，當 VDD 作用于關斷端時，8002A 將會進入關斷模式，此時的功耗極低，IQ 僅為 0.6uA。 8002A 是專為大功率、高保真的應用場合所設計的音頻功放 IC。所需外圍元件少且在 2.0V～5.5V 的輸入電壓下即可工作。
二、功能特點
¾ 無需輸出耦合電容或外部緩沖電路。
¾ 穩定的增益輸出。
¾ 外部增益設置。
¾ 封裝形式：SOP8、SOP8-PP、DIP8、MSOP8。
三、應用
¾ 可應用于手提設備，臺式電腦及低電壓工作的音頻設備。

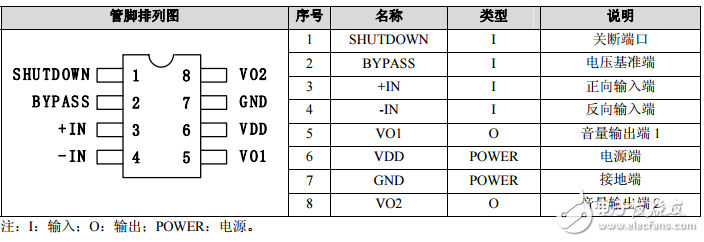

四、管腳排列及說明
音頻IC
