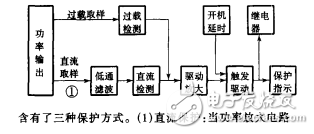

目前 ， 大功率的家用功放 的主 聲道均采用 了 & ?（ 電路作功率放大。 這種 電路 出現故障時 ， 其輸出端 的直流電位常常會偏 離零 電平 ， 出現較高的正或負的直流電壓。 輸出 的直流電流流過揚聲器的音圈時 ， 輕者會產生 固定磁場 ， 使音圈移位 ， 難 以恢復 ， 重者會將其燒毀。 另外 ， 在部分特大功率功放 中 ， 由于 輸出功率非常大 ， 在用戶 操作不 當 時 ， 可 能 會持續輸 出數安培甚至十兒安培的峰值 電流 ， 使該聲道的最大輸出功率遠遠超過功放的額定輸 出功率 ， 致使揚聲器燒毀。 本文 以奇聲 ? % 一 ） ? 功放 的揚聲器保 護電路為例介紹 其工作原理。功放揚聲器保護 電路原理框 圖如 圖 ? 所示 ， 圖中

　　發生故 障 ， 其輸 出端 出現的直流電壓 的絕對值超過設計限度 時 ， 保護電路 中的直流檢測 電路 即把它檢測 出來 ， 變成控制信號。 控制信號經放大后控制觸發器 翻轉 ， 驅動保護繼電器動作 ， 斷開功率輸 出 電路 ， 使揚聲器得到保護。 同時 ， 控制信號還啟動指示 電路工作 ， 使保護指示燈閃爍 報警。 +.， 過載保護 ? 當輸 出電流超過額定輸 出 電流的 倍左右時 ， 過載檢測 電路輸出保護控制信號 ， 控制輸 出電路斷開 ， 保護 揚 聲器及 功放。 +?， 開機延時接通 保護 ? 通過開機延時電路控制繼電器驅動電路的工作狀態 ， 使繼 電器在開機時延時 ? 一 / 秒鐘接通揚聲器 ， 以 避免開機過程 中產生的浪涌電流 沖擊揚聲器 ， 使其音圈移位。具體電路如圖 。 所示。 該 電路 以 0/ 、 01 為中心 ， 組成了 直流電壓取樣檢測電路。 圖中的 02 、 03 等系右聲道功率輸 出電路 +左聲道功率輸出電路 圖中未畫出， 。 右聲道的直流電壓取樣信號經由 45 +左聲道取樣信號經由 4 32 ，衰減、 隔離 ， 6 3 、 6 ? 濾波 ， 送往 0/ 、 0爾 4 ） 組成的互補式直流檢測 電路進行監測。 當右 +或左， 聲道的功率輸 出 電路 出現正極性 的較大的直流失調 電 路和 %# 本振級 的 78 接人 ， 提高其頻率 ， 以便在更高的電視頻道上接收伴音。
