介紹

此應用說明程序校準模擬到數字轉換器（ADC??）上belasigna 300，并討論了何時以及為什么這種標定方法推薦。

目標受眾是正在建設的客戶高?高保真音頻應用中使用belasigna 300。

背景

模擬數字轉換BelaSigna 300，運算放大器（OP?AMPS）用于輸入300階段的belasigna產生直流偏移，在∑ΔADC?閉環積累。

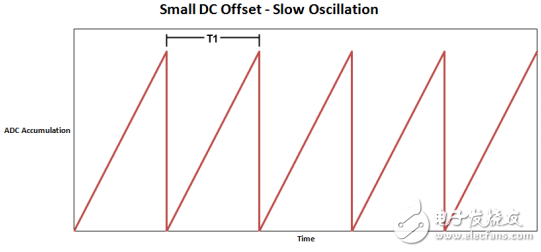

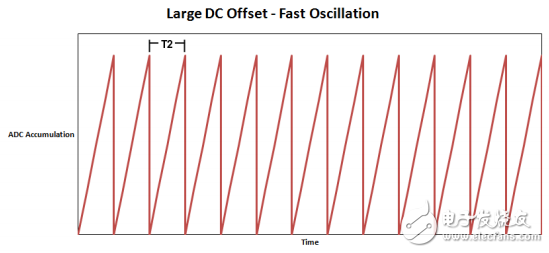

這種積累產生ADC輸出振蕩周期性的，這可能會導致音調和/或顛簸，在噪音地板。噪聲中這些凸塊的頻率地板直接關系到ADC的頻率輸出振蕩，可以通過調整直流ADC本身的偏移量。直流偏移可以選擇將突出物放在噪聲地板上取樣或可聽頻率范圍。關于這個直流的更多細節，偏移累積表現為噪聲中的凸起地板，參見附錄A.每個ADC的直流偏移的值是可配置的通過專用寄存器。確定理想直流偏移值（可每300 belasigna獨特并實現最佳性能，ADC可執行校準過程。通常這將在生產線進行，校準存儲在連接到belasigna SPI EEPROM的值300。然后在每次啟動時加載這些值。belasigna 300提供了4個獨立的，16?點，8x在?采樣的模擬到數字轉換器??。這些通道有8種可能的增益設置（0，12，15，18，21，24，27，和30分貝），每個通道的增益設置可能有唯一的校準值。因此，總共有32種可能，校準值是必需的一個完整的系統校準。根據應用程序，但是，它可能更高效的校準ADC只有預?放大器增益設置。

When Is ADC Calibration Necessary？

The severity of the tones in the noise floor depends on the rate of DC offset accumulation， and the sampling rate at which the system is configured. The absolute worst case occurs when the fundamental frequency of oscillation is lower than the one?half of the sampling rate of the system （Fs/2）。 This can produce tonal spikes in the frequency spectrum as high as ?70 dBFS. While this is quite rare for typical audio sampling rates， tones of this magnitude may be audible when low preamplifier gain values are used and for this reason calibration is recommended.

In general， calibration is recommended for most audio applications; however it may be beneficial to ignore the calibration procedure if your product is using a microphone as a signal source， as any ADC tones may be masked by the self?noise of the microphones.
