為了盡量減少PWM偏移創建接口邏輯歪斜的可能性，最好使用蓋茨從同一個包中執行1N 2N轉換。由于這兩個反相和非反相門是必需的，異或（異或）門非常適合此應用程序。接地異或門的一個輸入導致其輸出跟隨另一個輸入，并將一個XOR的輸入綁定到邏輯一導致其輸出是其其他輸入的邏輯逆。

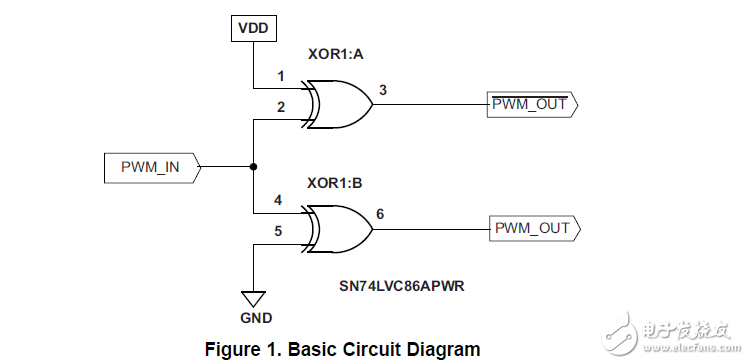

因此，如果用戶在圖1所示的配置中連接兩個XOR門，則兩個PWM信號可以產生，原始信號和它的邏輯逆，以最小的時間偏移。sn74lvc86已被成功地用于此應用程序。它是一個四異或包，使一包可以用來做兩個通道的音頻PWM信號格式轉換。當從3.3伏電源操作時，輸入是+ 5伏寬容。因此，它可以執行水平必要時換擋。
