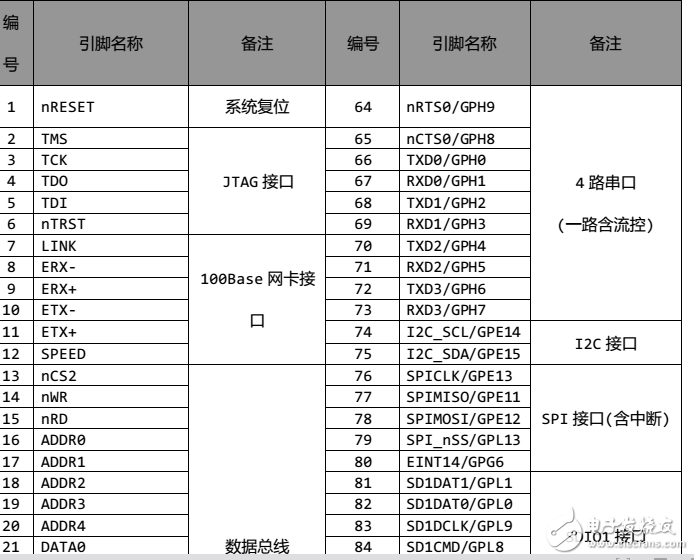

1. helper2416開發板的核心板介紹 （將顯示屏去掉）

　　K9F2G08U0B芯片 256M NAND FLASH

　　H5PS5182GF芯片跟原理圖不一樣，原理圖芯片是K4T51163QC芯片，但接口差不多 64M DDR FLASH

　　LAN9220 10/100M網口芯片

?

?

　　S3C2416的UART配有4個獨立異步串行I/O口，每個都可以是基于中斷或基于DMA模式的操作。該UART可以支持的比特率最高為3Mb/s。每個UART的通道包含了兩個64字節收發FIFO存儲器。下面以UART0為例，講解S3C2416 UART的使用。

　　與UART0設置相關的寄存器：GPHCON、ULCON0、UCON0、UFCON0、UMCON0、UBRDIV0、UDIVSLOT0。
?

　　2. helper2416開發板啟動模式

　　S3C2416支持多種啟動模式，通過外部引腳OM［4:0］來決定從哪個存儲設備上啟動，引腳配置對應的啟動模式見下圖。目前市面上的各類S3C2416開發板都是參照三星smdk2416開發板進行開發的。由于有了IROM啟動以及NAND啟動，Nor flash已基本沒有用處，因為代碼一般是不會在Norflash執行，都是要搬到RAM里執行，不然性能無法忍受。因此，市面上的開發板基本都是不再配置Nor flash，只配置了NAND flash。筆者此處只講解市面上S3C2416開發板支持的兩種啟動模式，IROM啟動和NAND啟動。

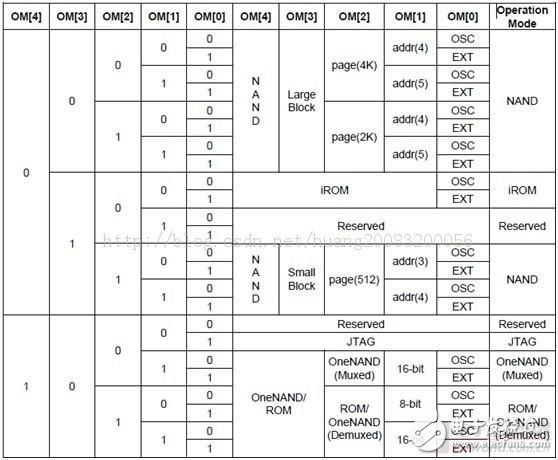

　　圖3-1 S3C2416啟動模式配置

　　分析啟動方式：

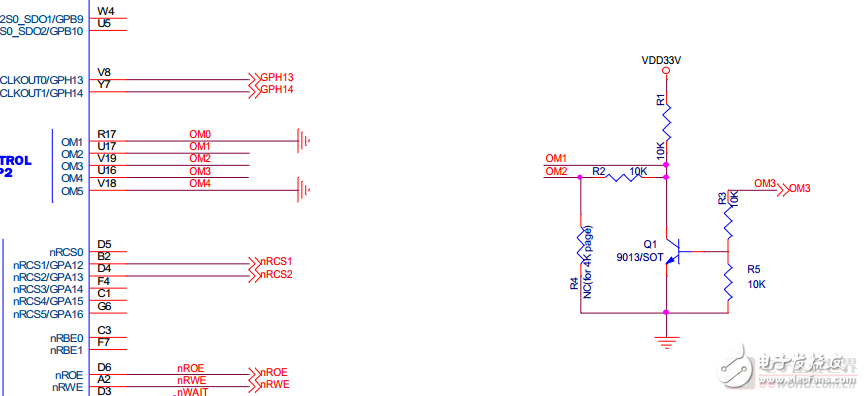

　　helper2416核心板原理圖中

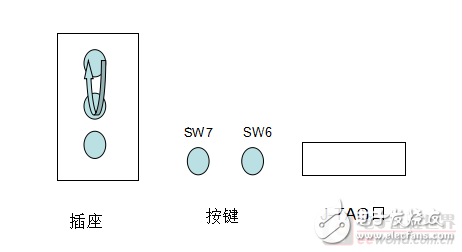

　　當我們將板子插孔插入下圖所示

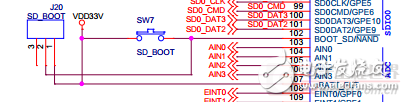

　　OM0為低電平，OM1，OM2的電平由OM3控制，而OM3連在BOOT_SD/NAND管腳，OM3的電平由SW7電平控制

　　此時就是上面原理圖J20中的1，2管腳，就是SD卡啟動

　　OM0 OM1 OM2 OM3

　　0 0 0 1

　　由表可以得出iROM啟動

　　插入2，3管腳就是nand flash啟動

　　OM0 OM1 OM2 OM3

　　0 1 1 0

　　由表可以得出NAND啟動

　　如果按下按鍵就從SD卡啟動了，從原理圖分析高電平從nand flash啟動，低電平從SD卡啟動

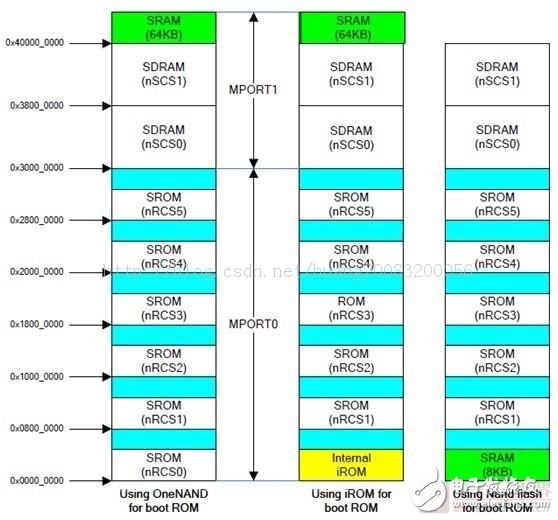

　　圖3-2 啟動模式對應的存儲器映射

　　3. IROM啟動

　　通過設置［OM4， OM3， OM2， OM1， OM0］ = ［0，1，0，0，x］，上電復位即可從IROM啟動，對于IROM SD/MMC啟動，固化代碼會直接從SD/MMC卡的一個特殊位置讀出8k的代碼到0x40000000處的Steppingstone。復制完代碼到Steppingstone后，固化代碼跳轉到0x40000000處開始執行用戶的代碼

　　4. NAND啟動

　　注意：

　　BL1：代碼8K以下，也就是說我們bootloader的大小應為8K一下

　　BL2：沒有大小限制，helper 2416使用的256M的大小的，所以最大存儲為256M，存放內核代碼和文件系統

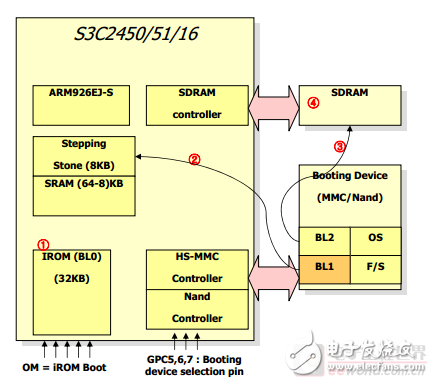

　　啟動流程：

　　1》 IROM： bootloader代碼（啟動代碼）加載到8KB的stepping stone，程序從stepping stone執行，stepping stone映射地址0x40000000

　　2》 執行bootloader代碼，bootloader代碼工作時主要是初始化系統時鐘，UART，關看門狗，初始化堆棧，開啟MMU.將BL2（8K到246M大?。┐a加載到SDRAM中，helper 2416使用的64M DDR SDRAM

　　3》 最后跳到DDR SDRAM執行代碼

　　詳細流程將在移植u-boot中章節中進行詳細講解

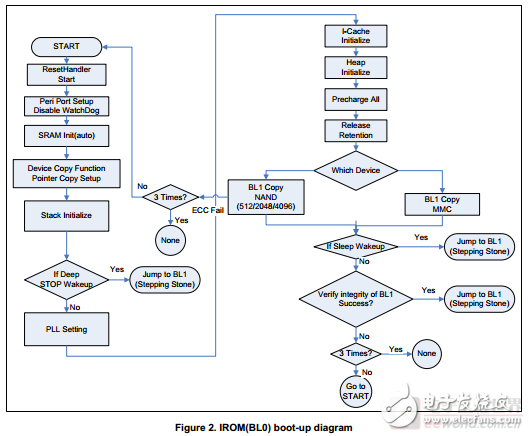

　　流程圖：
