2.1 收音機芯片 RDA5800C 工作原理

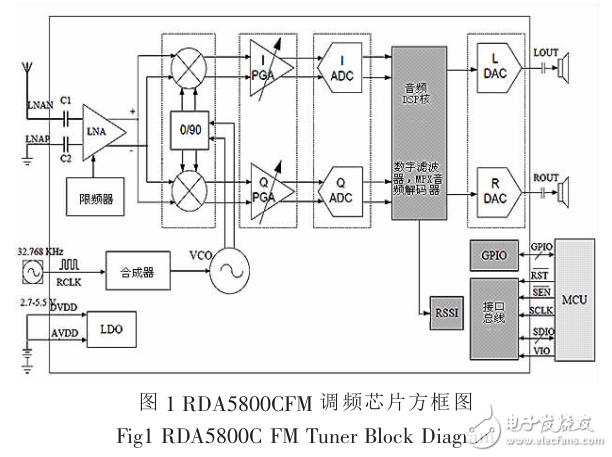

RDA5800C 的基本工作原理如圖 1 所示。 天線接收到空中
的 FM 信號，由 LNA 將信號放大轉為差分輸出電壓。 Limiter 檢
測 LNA 輸出信號電壓幅度大小， 當達到閾值后會自動恒定，防
止 LNA 因帶外噪 聲 飽和 而 產 生非 線 性 失真;MIXER 將 LNA 輸
出信號下變頻到低中頻， 同時實現對鏡頻的抑制;PGA 將 MIXER 輸出的 I、Q 兩路正交中頻信號放大送給 ADC， 它的增益由
DSP 動態控制，有效地降低了對 ADC 輸入動態范圍的要求;ADC
輸出既包括低頻有效信號，也包括調制到高頻的噪聲，信號和噪
聲都同時送給后面 DSP 處理;DSP 完成解調后，將語音信號分別
送給左右聲道高精度 DAC，語音信號通過音量控制寄存器放大，
最終通過芯片內部集成的功放送出。
