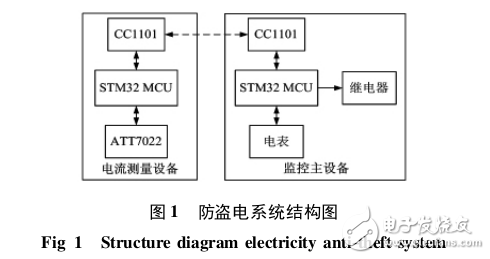

電流測量設備安裝在配電柜的進線線路上（ 通常在電

　　線桿上） ，通過 ATT7022 芯片實現對電力線路電流的測量，

　　并將采得的電流參數通過 CC1101 模塊發給監控主設備。

　　2． 2． 1 電源模塊

　　由于 ATT7022 電力測量芯片使用 5 V 電壓而 STM32 使

　　用 3． 3 V 電 壓，且設備需采用電池供電，設 計 采 用 了

　　TPS54283 雙開關電源芯片為系統同時提供 5 V 和 3． 3 V 兩

　　路電源［4］。該芯片具有較高的轉換效率的同時可提供兩路

　　高達 2A 的電流輸出，采用小體積 HTSSOP14 封裝，適用于

　　便攜式或電池供電的多電源系統中。

　　2． 2． 2 ATT7022 模塊

　　為實現對電力線路電流的測量，電流測量設備采用了

　　ATT7022 芯片［5］。該芯片是一種高精度三相電能專用計量

　　芯片，集成了六路二階逐次逼近型 ADC、參考電壓電路以及

　　能量、有 效 值、功率因素等參數的數字信號處理電路。

　　ATT7022 通過 SPI 總線和 STM32 之間進行計量參數和校表

　　參數的傳遞，并提供了 SIG 管腳用來指示芯片的工作狀態。

　　由于 ATT7022 和 STM32 分別采用了不同的工作電壓，

　　通過 SPI 進行連接時需要進行電平轉換，考慮到 SPI 通信速

　　率不高，為簡化電路設計，ATT7022 的輸出信號采用電阻分

　　壓與 STM32 相連，ATT7022 的輸入信號則直接與 STM32 的

　　輸出管腳相連。設計中將芯片的 SIG 管腳經過電阻分壓與

　　單片機相連，以方便檢查芯片工作狀態。
