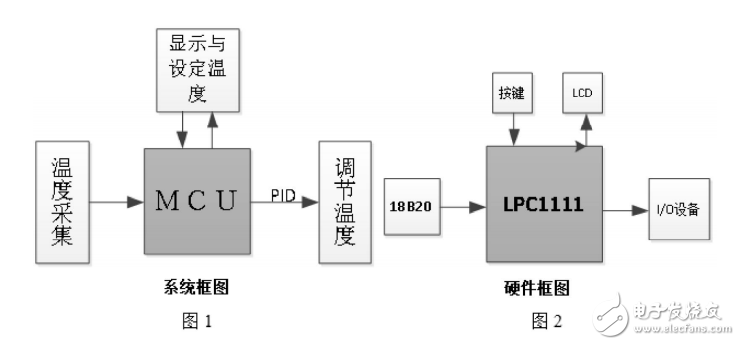

本溫度控制系統是以 LPC1111（Cortex-M0）為控制核心。整個系統的硬件部分包括溫度感知模塊，MCU，I/O 設備，人機交互接口，控制調節系統等。整個溫度控制系統框圖如圖1所示。溫度感知（溫度數據采集）部分采用了 DS18B20 溫度傳感器，DS18B20 是Dallas 公司生產的一款數字溫度傳感器，超小體積，超低硬件開銷，抗干擾能力強，精度高，附加功能強。DS18B20 的溫度檢測與數字?jǐn)?shù)據輸出集成于一個芯片上，單總線數據通信，二進制輸出，分辨率最高可達 12 位，檢測溫度范圍為 -55～+125℃，具有限溫報警功能。為實現對室內溫度的冷暖調節，以快速高效地達到適溫，本系統使用 CortexM0作控制核心，充分利用其特性，把溫度感知模塊采集的溫度數據和通過按鍵設定的溫度進行實時的比較，將超出允許的差值保存并將之傳送到 I/O 執行設備中，運用 PID 算法準確地控制 I/O 冷暖設備來進行適溫的調節。具體的硬件部分包括溫度采集（18B20），微控制器 LPC1111，交互接口（按鍵與 LCD），I/O 執行設備。其硬件框圖如圖 2 所
