高速數字電路互連時序模型與布線長度分析
　　高速電路設計領域，關于布線有一種幾乎是公理的認識，即“等長”走線，認為走線只要等長就一定滿足時序需求，就不會存在時序問題。本文對常用高速器件的互連時序建立模型，并給出一般性的時序分析公式。為體現具體問題具體分析的原則，避免將公式當成萬能公式，文中給出了MII、RMII、RGMII和SPI的實例分析。實例分析中，結合使用公式分析和理論分析兩種方法，以實例證明公式的局限性和兩種方法的利弊。本文最后還基于這些實例分析，給出了SDRAM和DDR SDRAM等布線的一般性原則。
　　本文通過實例指明時序分析的關鍵在于：對具體時序理解透徹的基礎上，具體問題具體分析，不能一味的套用公式，更不是通過走線的等長來解決時序問題。
　　1.典型高速器件互連時序模型
　　圖1給出通用高速器件互連接口簡化模型。圖中，左側虛線框表示通信器件雙方的主控端。常見的實際情形有：SDRAM控制器、SPI主控制器等。經過適當?shù)难莼诒灸Ｐ秃苋菀椎玫?a href='http://m.sdkjxy.cn/tags/i2c/' target='_blank' class='arckwlink_none'>I2C主控端、MII接口的TX組模型、RMII共享時鐘模型以及DDR控制信號與地址信號的互連模型等。右側虛線框表示通信中的被動端。本模型中，數據是雙向的，但是時鐘是單一方向。簡單地說，就是時鐘單一方向發送，數據雙向傳遞。這個特點是本模型的適應場景。
　　

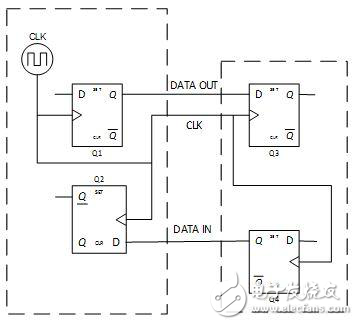

　　圖1簡化的器件互連模型
　　圖2是基于本模型的數據寫時序關系圖。圖中，T0表示主控端內部時鐘發生器CLK發出的時鐘到達觸發器Q1時鐘輸入端的延時；T1表示觸發器Q1接受到時鐘后到Q1輸出端出現數據的延時；T2表示主控端內部時鐘發生器CLK發出的時鐘到主控端外部時鐘輸出引腳的延時；T3表示內部觸發器Q1輸出的數據到達主控端外部數據輸出引腳的延時。通常，半導體制造商不會給出T0-T3這些參數，通常會給出一個用于反映這些參數最終等價效果的參數，即主控端外部數據引腳上出現數據時相對于外部時鐘引腳出現時鐘信號的延時，這里記為Tco.
　　
　　圖2數據寫時序圖
　　時序分析最關心的參數是信號到達接受端的最終建立時間和保持時間是否符合器件要求。這里將建立時間和保持時間分別記為Tsetup和Thold.Tflt-clk和Tflt-data分別表示時鐘信號和數據信號的飛行時間，即他們在對應走線上的延時。Tjitter-clk和Tjitter-data分別代表時鐘信號和數據信號上的抖動時間。
　　器件的建立時間和保持時間是通過描述器件外部的時鐘引腳和數據引腳上的時序關系來反映器件內部相關的時序延時和相關目標邏輯時序關系的集總參數。信號從器件的引腳到內部目標邏輯存在一定延時，同時內部邏輯需要最終的建立和保持時間，綜合器件內部的這些需求，最終得到器件對外的時序要求。
　　分析圖2中時鐘信號和數據信號的相互關系，可以發現：由于Tco的存在，如果器件間的時鐘和數據走線等長，則在接收端，用于發送時間的邊沿不能用于數據的采樣。為了在接收端對數據進行正確采樣，必須調整時鐘和數據走線的關系，有兩種方法：第一，時鐘走線長于數據走線，使得數據飛行時間較時鐘短。此時，在接收端仍然可以使用產生數據的時鐘沿采樣數據；第二，數據走線比時鐘長，使得數據飛行時間較時鐘長。此時，可以使用使用產生數據時鐘沿的下一個上升沿采樣數據。
　　實際工程中，設計人員一般使用第二種方法并希望對于數字系統的建立時間和保持時間都留有一定裕量，因此我們可以得出下列公式，即建立時間公式：
　?。═setup）min + （Tco）max + （Tflt-data - Tflt-clk）max + Tjitter-clk+ Tjitter-data （Thold）min（2）
　　很顯然，Tco、Tflt-data、Tflt-clk中，Tco是器件的固有參數，Tflt-data和Tflt-clk取決于對應的PCB走線長度和走線層等。如果Tflt-data和Tflt-clk的差過小，則導致數據的保持時間不足；如果過大，則會使得建立時間不足。因此，Tflt-data和Tflt-clk的差存在上限和下限雙重限制。
　　

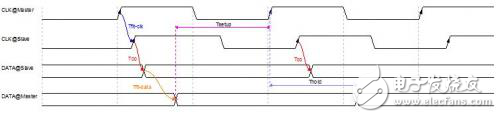

　　圖3數據讀時序圖
　　圖3是基于本模型的數據讀時序關系圖。圖中參數含義與前述相同。需要注意的是：在讀關系中，時鐘首先需要從主控端傳到從端，待從端發出的數據回到主控端后，才能由主控端對數據進行采樣。因此，建立和保持時間的公式如下：
　?。═setup）min + （Tco）max + （Tflt-data）max + （Tflt-clk）min + Tjitter-clk+ Tjitter-data 《 T （3）
　　（Thold）min《 （Tco）min + （Tflt-data）min + （Tflt-clk）max - Tjitter-clk- Tjitter-data （4）
　　參數Tco、Tflt-data 、Tflt-clk中，To是器件的固有參數，Tflt-data 和Tflt-clk取決于對應的PCB走線長度和走線層等。如果Tflt-data 和Tflt-clk的總和過小，則導致數據的保持時間不足；如果過大，則會使得建立時間不足。因此，Tflt-data 和Tflt-clk的和存在上限和下限雙重限制。
　　需要額外說明的是，前述公式的分析中暗含一個結果，就是：默認器件的輸出保持時間和輸出延時是等時間的。實際上，不同的半導體器件具有不同的情況，即使同一個半導體器件，在每次輸出數據時也不一定是完全相同的。這正是本文開始就一再強調的，時序分析的公式并不是萬能的，盡管大多數情況均適用，鑒于現實世界中的情況多樣，必須具體問題具體分析。
　　還有一個問題：是否可以使用產生數據時鐘沿的次次上升沿采樣數據，或者更靠后的邊沿來采樣數據。圖4所示是1#時鐘沿發出的數據由3#時鐘沿采樣的例子，在前述內容中，1#時鐘沿發出的數據均由2#時鐘沿采樣。此處。為了在接收端有較好的建立和保持時間，可以看出數據的飛行時間最好要大于一個時鐘周期。假設此時鐘周期為40ns，表層走線，板材為FR-4，則數據線的最小長度要635CM。即使時鐘周期為8ns，數據線最小長度也要127CM。這顯然不是我們所希望的。因此，實際中使用產生數據時鐘沿的次上升沿來采樣數據。
