在空間受限、環境惡劣和無法實時傳輸數據的情況下，傳統測試技術受到很大限制，必須使用存儲測試方法。該方法是在不影響被測對象或影響在允許范圍內的情況下，將微型存儲測試系統置入被測體內，現場實時完成信息的快速采集與存儲，并回收存儲器，由計算機處理，再現被測信息的一種動態測試技術。本文設計的微型存儲測試系統是基于MSP430F149單片機，結合大容量串行FLASH存儲器Multimedia Card（MMC），通過對單片機內部資源的優化利用、外設的開發、采樣與存儲策略設計，實現了系統的微型化、低功耗、多路數據采集和大數據量本地存儲設計。針對該系統開發了基于LabWindows／CVI的專用測試平臺，用于對收回數據進行分析處理，有效解決了在測試空間和環境受限的情況下對該武器系統的測試問題。該系統理論上可以對多達16×8路模擬量進行采集、處理和存儲，并可繼續開發為具有故障診斷性質的存儲測試系統。
　　1 系統總體方案設計

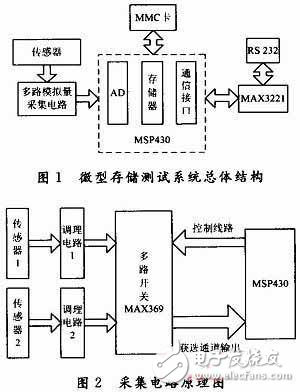

　　微型存儲測試系統總體結構如圖1所示。它由外部傳感器、多路模擬量采集電路、大容量存儲器、MSP430F149單片機以、各接口電路以及外圍輔助電路組成。不同的被測信號經調理后經模擬量多路開關MAX396輸入單片機，利用內置AD模塊轉換成數字信號，交由單片機進一步處理。存儲測試系統的存儲模塊主要有兩部分組成，即單片機內部的FLASH ROM和外部MMC卡，分別用于存儲被測武器系統初始狀態的數據和執行任務狀態的數據。系統通過RS 232接口電路與上位機進行通信，接收上位機傳來的控制指令，并可將采集結果上傳至上位機進行相關數據處理。
　　
　　2 系統各模塊設計
　　2．1 數據采集模塊設計
　　數據采集系統以MSP430F149單片機為核心，MSP430F149的A／D模塊ADC12的內核是一個帶有采樣與保持功能的12位轉換器，采樣所得結果具有12位轉換精度，1位非線性微分誤差，1位非線性積分誤差。模塊內部的參考電壓發生器，同時有1．5 V和2．5 V兩種參考電壓值可供選擇。為獲得較高的精度，故選用2．5 V內部參考電壓，基準電壓負端為地電平。
