PS/2 鍵盤作為 PC 機上的標準輸入設備，目前應用已及其普遍。如果將其應用于單片機
系統中，將使系統增色不少。這里，就對PS/2 接口進行詳細的介紹，實現單片機對通用PC
鍵盤的驅動。1、 PS/2 接口簡介PS/2 設備接口用于許多現代的鼠標和鍵盤。它是由IBM開發，并且最初出現在IBM
技術參考手冊里。但是這方面的資料現在已經比較少了。這里只是結合筆者實際的實驗
情況來進行講解。這個文件描述了用于PS/2鼠標、PS/2鍵盤及AT鍵盤的接口。包括其
物理、電氣接口以及協議。

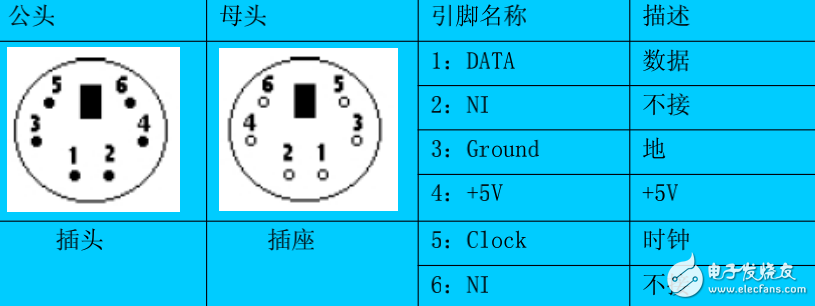

2、 PS/2的物理接口物理上的PS/2端口是有兩種：5腳的DIN或6腳的mini-DIN（DIN標準是由德國標準
化組織（Deutsches Institut fuer Norm）建立的）。這兩種連接器在電氣特性上是十分類似
的，實際上兩者只有一點不同那就是管腳的排列。這就意味著這兩類連接器可以很容易
用一種簡單的硬件連線的適配器來轉換。這種適配器大約每個值6美元或者你可以根據
任意兩種連接器的對應管腳關系做你自己的適配器。
