隨著信息時代的到來，特別是互聯網的迅速普及，人們開始越來越多地接觸到一個新概念——嵌入式產品。將嵌入式系統接入Internet，不僅實現了設備的遠程控制、維護和升級，而且可實現資源共享。通過網絡對設備進行監控，一個外部界面是必不可少的，利用Web瀏覽器可使用戶通過網絡對遠程系統實現管理和更新，大大簡化了人機界面的設計。若在系統中嵌入實時操作系統，將使系統具有極強的可移植性，另外，硬件設備的添加與裁剪也具有極大的靈活性。采用DHCP協議動態獲得IP相關信息，使TCP/IP軟件不再依賴于存儲在芯片中的固定IP地址，這將為大型系統的安裝提供方便條件。
　　本設計的關鍵是如何在內存資源有限的單片機系統上，利用實時內核μC/OS-II把信息變成可以在互聯網上傳輸?shù)腎P數據包，以便通過IE瀏覽器監控遠程設備的狀態。
　　1 網絡監控系統概述

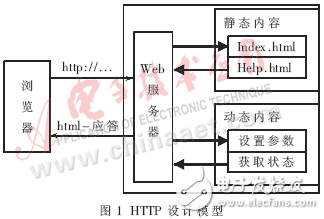

　　本設計采用Internet監控遠程設備，整個系統相當于一個網絡服務器?？蛻舳送ㄟ^(guò)IE瀏覽器對該服務器進行訪問，實時地獲得設備的狀態信息，以便對設備進行控制和維護。這樣，就要求服務器提供WWW服務，即實現HTTP協議。它應被所有瀏覽器支持，以保證任何地方的用戶都可通過瀏覽器下達命令。在網絡接口上，本系統選擇以太網為其運行的網絡環境。圖1所示為HTTP設計模型。首先，客戶端的瀏覽器與Web服務器使用一個或多個TCP連接，通過80號端口進行通信，瀏覽器通過HTTP協議瀏覽事先存儲在EEROM中的控制網頁，通過該網頁傳遞控制命令到網絡服務器，然后服務器對命令進行解析，調用相應的函數以控制外部I/O設備。
　　
　　整個網絡監控系統包括硬件和軟件兩部分。在硬件部分嵌入了TCP/IP協議棧。因系統資源有限，在保持協議分層體系結構的前提下，應盡量精簡協議內容。根據網絡監控系統的原理，本系統實現了以下協議：DHCP、HTTP、TCP、IP、ICMP、ARP。
　　2 硬件平臺設計

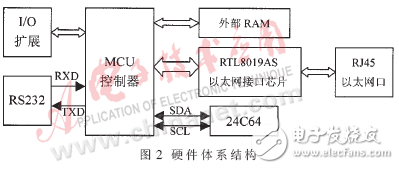

　　本設計采用以太網作為網絡的運行環境，在硬件上需要有網絡控制芯片。目前市面上有許多以太網絡控制芯片，但其大多數都耗電量高、功能復雜，不適合用于價格低廉的嵌入式系統中。在這里選用RTL8019AS［1］，其好處是NE2000兼容、軟件移植性好、接口簡單、不需轉換芯片如PCI-ISA橋等。而單片機選擇89C55，它有20K的ROM，內部結構簡單，只要代碼能夠移植于它，就能較輕松地移植于其它架構的CPU，比如ARM等。圖2為硬件原理框圖。24C64用來存儲物理地址及設備的相關信息等；外部RAM為數據處理提供緩存。系統提供了RS232接口用來進行測試，提供了RJ45接口以便連接到以太網。
　　
　　3 操作系統的選擇
　　根據監控系統的特點，系統必須滿足實時性和并發性的要求，以便更好地支持TCP/IP運行時的調度，所以應用軟件應該基于嵌入式實時操作系統。適合于片上的實時操作系統比較多，但是代碼公開且適合移植于51系列單片機的卻很少，主要有μC/OS-II、RTX51、Small RTOS51等。實時內核μC/OS-II是專門為單片機嵌入式應用而設計的，圖3為嵌入式實時操作系統的內部結構圖。它主要采用標準的ANSI C語言寫成，與硬件有關的部分使用匯編語言編寫，以使操作系統能很方便地移植到其它的處理器。可見，使用嵌入式操作系統時，應用軟件只與上層的代碼有關而與處理器無關，在進行軟件移植時僅需對與硬件相關的底層函數進行修改，因此這樣的應用軟件具有良好的可移植性和穩定的可靠性。在μC/OS-II下編寫TCP/IP協議，比傳統的前后臺系統要方便很多；用它分配內存緩沖區，使用前申請，使用后釋放，可有效地利用系統資源。在程序設計時將TCP/IP協議棧做成任務，而用戶程序在另外的任務中運行。這樣，單片機可在完成原來控制系統功能的前提下，實現網絡通信。從代碼長度上看， 實現基本功能的TCP/IP協議棧比Linux等其它操作系統優勢更大。
