1 嵌入式軟PLC的總體結構
嵌入式軟PLC與嵌入式系統共享一個CPU，PLC和嵌入式系統之間沒有多余的導線連接，增加了系統的可靠性，易于實現許多高級功能。PLC中的信息也能通過嵌入式系統的顯示屏顯示，通過嵌入式系統的編輯鍵可方便地對PLC進行編輯操作。
1．1 嵌入式軟PLC的硬件結構

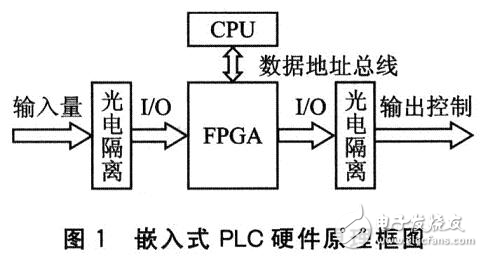

外部輸入的開關量經過光電隔離后連接到FPGA的I／O口，通過FPGA地址譯碼，F(xiàn)PGA通過數據地址總線與CPU相連。這樣CPU就可以通過數據地址總線獲得和設置輸入量的工作狀態，硬件原理框圖如圖1所示。
1．2 嵌入式軟PLC的軟件結構

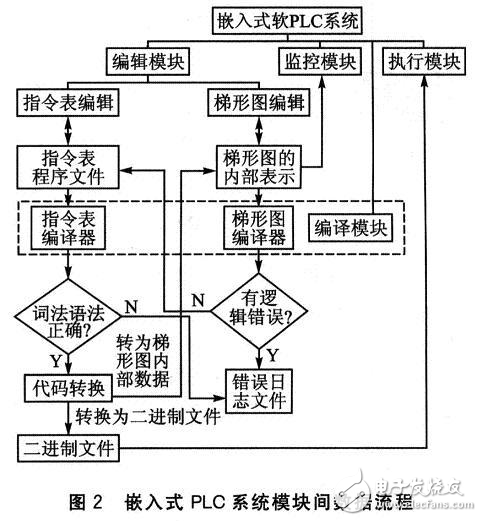

嵌入式軟PLC程序包括兩類：一類是編輯狀態，實現PLC程序的輸入和編譯功能；另一類是面向生產過程的應用程序。系統軟件結構由4部分組成，分別是編輯模塊、編譯模塊、執行模塊和監控模塊。軟件PLC系統模塊間的數據流程如圖2所示。
嵌入式軟PLC與嵌入式系統共享一個CPU，PLC和嵌入式系統之間沒有多余的導線連接，增加了系統的可靠性，易于實現許多高級功能。PLC中的信息也能通過嵌入式系統的顯示屏顯示，通過嵌入式系統的編輯鍵可方便地對PLC進行編輯操作。
1．1 嵌入式軟PLC的硬件結構
外部輸入的開關量經過光電隔離后連接到FPGA的I／O口，通過FPGA地址譯碼，F(xiàn)PGA通過數據地址總線與CPU相連。這樣CPU就可以通過數據地址總線獲得和設置輸入量的工作狀態，硬件原理框圖如圖1所示。
1．2 嵌入式軟PLC的軟件結構
嵌入式軟PLC程序包括兩類：一類是編輯狀態，實現PLC程序的輸入和編譯功能；另一類是面向生產過程的應用程序。系統軟件結構由4部分組成，分別是編輯模塊、編譯模塊、執行模塊和監控模塊。軟件PLC系統模塊間的數據流程如圖2所示。
