煤礦生產如何做到預防重大事故的發生一直是人們關注的熱點。本文采用SLRC400芯片構成RFID系統來監控人員安全。對井下所有人員裝備射頻卡，當井下人員經過監測點時，閱讀器識別射頻卡并將射頻卡號和位置信息通過數據總線傳輸給上位機進行處理，一旦發生事故，可迅速查詢被困人員信息，從而把傷亡降至最低。
　　系統硬件結構
　　本系統的結構如圖1所示。其中，射頻識別系統中的核心部件采用了SLRC400芯片構成的閱讀器，用以對井下員工的位置進行監控。
　　

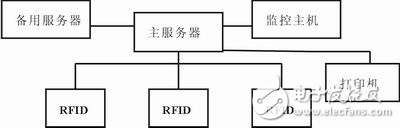

　　圖1 系統結構框圖
　　SLRC400的電氣特性
　　SLRC400是一種工作在13.56MHz的非接觸式IC卡閱讀器，它支持S015693協議，在無源的情況下能夠驅動天線發射到較長的距離（1.5米）。其主要特點是：數字部分具有CRC校驗功能；具有并行接口，可以直接與任何8位微處理器相連，為閱讀器和終端電路設計提供了較大的靈活性；高集成解調和編碼模擬電路；靈活的中斷處理；可編程計時器；獨特的串行數據；用戶可編程的啟動結構：數字、模擬和傳輸部分的獨立電源供給；可外接RS-485等芯片。
　　SLRC400的外圍電路設計
　　系統的硬件設計包括SLRC400構成的閱讀器硬件電路設計以及CAN總線通信部分的設計。其中，SLRC400外圍電路包括EMC低通濾波電路、接收電路、天線匹配電路和天線。
　　EMC低通濾波電路
　　SLRC400的工作頻率是13.56MHz，作為SLRC400時鐘的信號由石英晶體的振蕩產生，同時也是驅動天線13.56MHz載波頻率的基礎，這不僅導致發射出13.56MHz的能量，同時也發射更高次的諧波。國際EMC條例規定了在寬的頻率范圍內發射能量的幅值。因此，為了滿足這個規定，加了一個合適的濾波器。
　　接收電路
　　SLRC400的內部接收電路在射頻卡進入閱讀器范圍時工作。當輸入接引腳RX時，使用內部生成VMID。為了提供穩定的參考電壓，接地電容C3與VMID相連。閱讀器的接收部分需要在RX和VMID之間加分壓器。
　　天線線圈電感選取與阻抗匹配問題
　　精確計算天線線圈電感值是不實際的，但是可以用線圈電感值公式估算。天線的實際電容和電感值取決于很多參數，比如天線的結構（PCB的類型），導線的厚度，纏繞線圈間的距離，屏蔽層，周圍環境中的金屬或鐵氧體。
　　電容值的大小會嚴重影響閱讀器的性能，確定電容值可以采用軟件或硬件的方法，一種簡單的方法是：SLRC400有一個SIG0uT引腳，當閱讀器發出某一指令時，可以通過示波器觀察該引腳的輸出信號，不斷改變卡與閱讀器之間的距離和C2值，示波器將輸出不同的波形，根據不同的波形即可確定閱讀器最好的性能。
