第1章 整板硬件測試

　　本章針對第一次使用本產品的用戶，講解如何對開發板進行首次開機測試。我們所有出廠的開發板均燒錄有程序且已測試，收到板子后您也可直接使用這個程序重新測試。

　　1.1 開機測試

　　為簡便起見，初次使用，不外接任何擴展模塊，只要確認開發板帶有液晶屏即可。

　?。?） 使用 12V 1A 電源適配器為開發板供電。發貨清單內有一個 12V 1A 的電源適配器用于給開發板提供電源，開發板左下角預留有與電源適配器對應的電源接口。

　?。?） 連接好電源適配器后打開電源開關，板子左下角的紅色電源指示燈亮，此時液晶屏亮起來，見圖 1-1。等待開發板硬件初始化完成，顯示 GUI 界面，見圖 1-2。

　　圖 1-1 接上電源適配器并打開電源開關

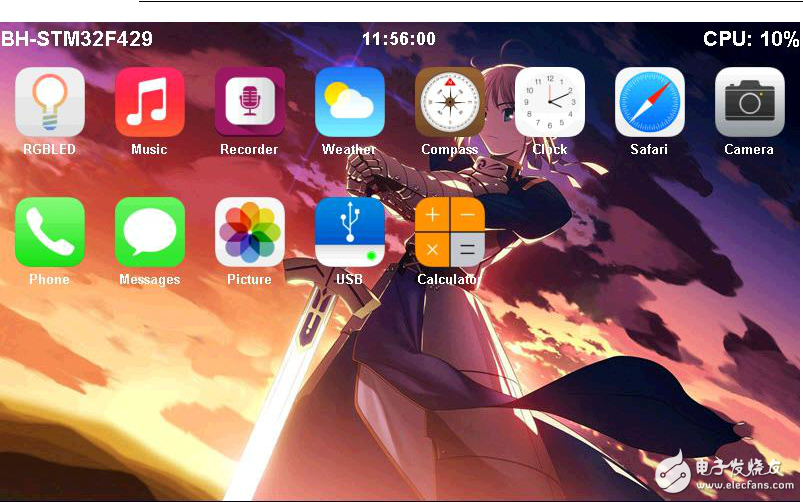

　　圖 1-2 開機后的液晶界面截圖

　　進入主界面后，說明開發板功能正常，您可隨意嘗試打開各個 APP，自行把玩。當然，

　　有很多 APP 是需要擴展硬件模塊才可以正常使用的，所以打開后提示錯誤請放心，并不是開發板的問題，只是板子沒有連接支持該 APP 的硬件模塊。

　　可能遇到的簡單故障排查：

　?。?） 打開開關后電源燈不亮。

　　q 檢查電源適配器連接。

　　q 重復多次打開電源開關。

　　q 更換電源適配器。

　　q 用配套的 USB 線接在 MiniUSB 接口上。

　?。?） 電源燈亮，液晶屏無現象或顯示的不是以上截圖的界面。

　　q 重復多次按下復位按鈕。

　　q 確認沒有自行給開發板下載過其它程序，若下載過其它程序，請重新給開發板下載配套資料里的出廠測試程序。

　　q 可能是液晶屏接觸不良，把液晶屏拆下來，重新接上。
