發視頻資料介紹

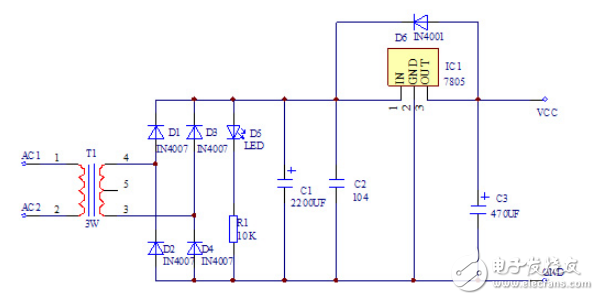

一、7805電源電路原理圖
二、核心元件7805介紹
三端穩壓集成電路lm7805。電子產品中，常見的三端穩壓集成電路有正電壓輸出的lm78 ×× 系列和負電壓輸出的lm79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。

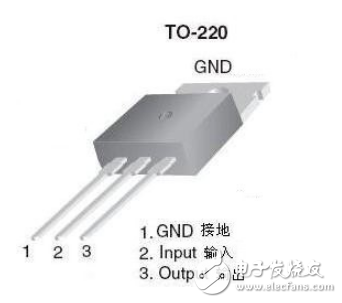

它的樣子象是普通的三極管，TO- 220 的標準封裝，也有l(wèi)m9013樣子的TO-92封裝。
一、7805-7905正負雙電源原理圖
該電路采用7805和7905構成正負電源輸出，能穩定輸出正5伏和負5伏電壓，電流最大輸出1.5A，保證了足夠的功率輸出，是電子制作、單片機愛好者必備的電源。要特別注意7805和7905的引腳排列是不一樣的，制作的時候千萬別弄錯了。
二、核心元件介紹
lm7905是負5V，1A輸出三端穩壓器LM7905中文資料（引腳圖，電氣特性參數，應用電路）
LM7905引腳圖及外形圖：
