發視頻資料介紹
在開關電源中，EMI 濾波器對共模和差模傳導噪聲的抑制起著顯著的作用。在研究濾波器原理的基礎上，探討了一種對共模、差模信號進行獨立分析，分別建模的方法，最后基于此提出了一種 EMI 濾波器的設計程序。
高頻開關電源由于其在體積、重量、功率密度、效率等方面的諸多優點，已經被廣泛地應用于工業、國防、家電產品等各個領域。在開關電源應用于交流電網的場合，整流電路往往導致輸入電流的斷續，這除了大大降低輸入功率因數外，還增加了大量高次諧波。同時，開關電源中功率開關管的高速開關動作（從幾十kHz 到數 MHz），形成了 EMI（electromagnetic interference）騷擾源。從已發表的開關電源論文可知，在開關電源中主要存在的干擾形式是傳導干擾和近場輻射干擾，傳導干擾還會注入電網，干擾接入電網的其他設備。
常用低通濾波器模型

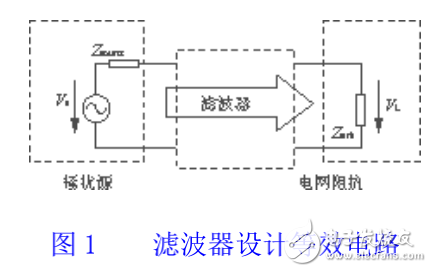

EMI濾波器通常置于開關電源與電網相連的前端，是由串聯電抗器和并聯電容器組成的低通濾波器。如圖 1 所示，噪聲源等效阻抗為Zsource、電網等效阻抗為Zsink。濾波器指標（fstop和Hstop）可以由一階、二階或三階低通濾波器實現，濾波器傳遞函數的計算通常在高頻下近似，也就是說對于n階濾波器，忽略所有ωk相關項（當k《n），只取含ωn相關項。表 1 列出了幾種常見的濾波器拓撲及其傳遞函數。特別要注意的是要考慮輸入、輸出阻抗不匹配給濾波特性帶來的影響。
