為產生氣體放電電子束 ，設計了大功率高壓開關電源 ，其主回路采用全橋式變換電路 ，控制電路采用 PWM 方式對整個電源系統進行校正。該電源具有效率高、體積小、重量輕等特點。
電源框圖及工作原理

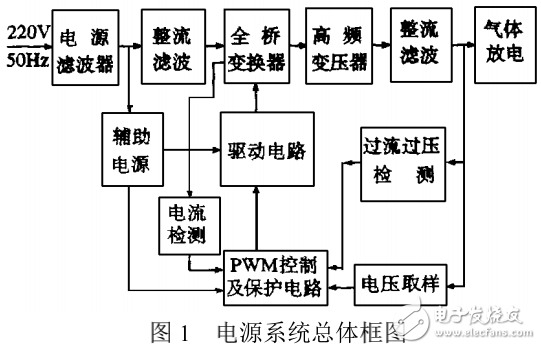

電源系統總體框圖如圖 1 所示。整機電路可分為變換主回路和控制電路兩大部分。交流220V 電壓經輸入線濾波器、直流整流、濾波得到300V 左右的直流電壓 ，供給脈寬調制器。由于輸出功率約 1kW ，選擇全橋變換器電路 ，它由 4 只大功率晶體管（ GTR） 、高頻變壓器及整流電路組成。
由控制電路提供脈沖交替控制 GTR 的通斷 ，將直流電壓變換成交變的 20kHz 脈沖電壓 ，經高頻變壓器隔離變換成所需的電壓 ，再經開關二極管全波整流 ，變成 40kHz 的單向矩形脈沖電壓 ，最后由輸出濾波電路平滑成低紋波的 5000V輸出電壓。
