摘要：電源廣泛應用于各種電子設備及電子電路中。以ATMEGA16單片機為控制核心，設計并制作了具有輸出電壓步進可調的開關電源．、其硬件由整流、濾波、單片機供電電源、DC-DC變換及LED顯示組成。經實驗測定，輸出電壓 ? ?0～9.9 V步進0.1 V可調，輸出電流1.5 A．當輸出電壓9V、輸出電流1.5 A時，電壓調整率小于0.670/e，效率可迭78.78%。
? ? ? ?關鍵詞：開關電源：單片機：步進；反饋控制

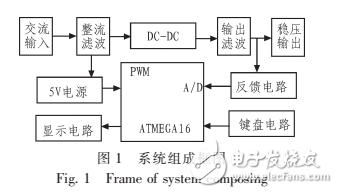

系統組成框圖如同1所示。市電經整流濾波電路輸出直流，采用EMI其模濾波器抑制市電中的干擾：+5 V單片機供電電源由MC34063構成：系統輸H{電壓經反饋電路送到單片機ATMEGA16的A/D口，單片機根據輸出電壓的變化，對DC-DC進行PWM控制，使輸出電壓趨于穩定：同時，系統的顯示及鍵盤控制也由單片ATMEGA16實現。
