雙 4 選 1 數據選擇器（3S，反碼輸出）
簡要說明:
353為三態反碼輸出的兩組 4 選 1 數據選擇器,其主要電器特性的典型值如下
(不同廠家具體值有差別):
型號 tPd
I 到 Z E 到 Z S 到 Z
PD
54LS353/74LS353
12ns 16ns 21ns 35mW
數據選擇端 S0,S1 為兩組共用，按照二進制譯碼，異供兩組從各自的 4 個數
據 I0a~I3a,I0b~I3b 中分別選取一個所需數據。只有在兩組各自的三態輸出控制端
Ea,Eb 為低電平時才可以選擇數據。此時輸出端 Za，Zb 以圖騰柱形式工作。當 E
為高電平時，Z 處于高阻態。Z 為反碼數據。
利用三態輸出，Z 可以直接與系統總線連接。
54/74LS353 是 54/74LS352 的三態型式，也可看作是 253 的反碼輸出型式。
引出端符號:
S0、S1 選擇輸入端
Ia、Ib 數據輸入端
Za、Zb 反碼數據輸出端
Ea、Eb 三態輸出控制端(低電平有效)

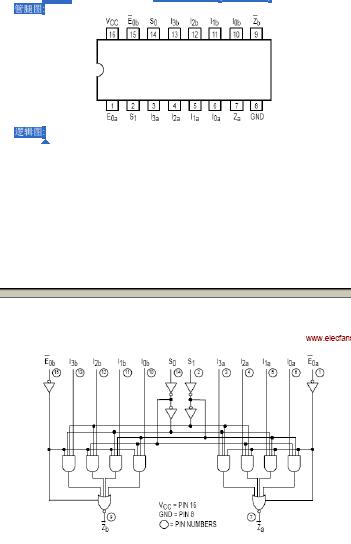

管腿圖:
