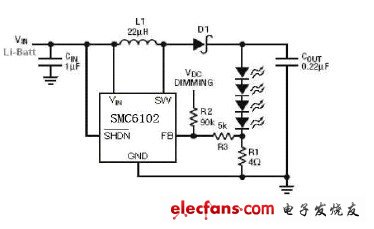

SMC6102 是一款專為以恒流方式驅動白光LED 的升壓型DC/DC 轉換器，可由單節鋰電池串聯驅動2～6 顆LED，15mA 時最多可驅動8 個白光LED。
SMC6102 內部包含誤差放大器，PWM 比較器,電流感應放大器，控制邏輯單元和功率晶體管。它采用電流模式固定頻率架構,串聯驅動LED 可獲得良好的亮度一致性，通過外接的反饋電阻來穩定LED 電流。
SMC6102 的開關頻率典型為1.2MHz，因此其外部可使用微型元件，輸出電容可低至0.22uF。104mV/88mV 的低反饋電壓可降低能量損耗，提高效率。此外，SMC6102還包含限流功能，可防止因輸出過載而導致的損壞。
