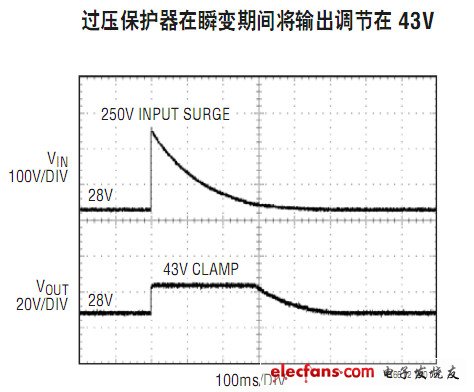

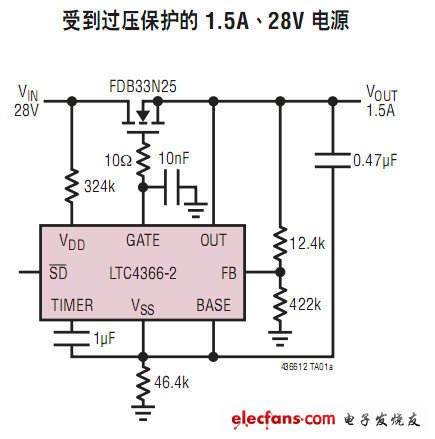

LTC4366 浪涌抑制器可保護負載免遭高壓瞬變的損壞。通過控制一個外部 N 溝道 MOSFET 的柵極，LTC4366 可在過壓瞬變過程中調節輸出。在 MOSFET 兩端承載過壓的情況下，負載可以保持運作狀態。在返回線路中布設一個電阻器可隔離 LTC4366，并允許其輸出電壓隨電源向上浮動；因此，輸出電壓的上限僅取決于高值電阻器的可用性和 MOSFET 的額定規格。
一個可調的過壓定時器能在浪涌期間避免損壞 MOSFET，而一個附加的 9 秒定時器則為 MOSFET 冷卻。停機引腳負責在停機期間將靜態電流減小至 14μA 以下。在一個故障發生之后，LTC4366-1 將鎖斷，而 LTC4366-2 則將執行自動重試操作。
LTC4366特點
堅固型浮置拓撲結構
寬工作電壓范圍：9V 至 >500V
可調的輸出箝位電壓
控制 N 溝道 MOSFET
可調保護定時器
內部 9 秒冷卻定時器
停機 IQ：< 14μA
采用 8 引腳 TSOT 封裝和 8 引腳 3mm x 2mm DFN 封裝
應用
工業、汽車和航空電子浪涌保護
高電壓 DC 分配
