S1302是美國 DALLAS 公司推出的一種高性能、低功耗的實時 時鐘芯片，附加31字節靜態 RAM，采用 SPI 三線接口與 CPU 進行 同步通信，并可采用突發方式一次傳送多個字節的時鐘信號和 RAM 數據。實時時鐘可提供秒、分、時、日、星期、月和年，一個月小與 31天時可以自動調整，且具有閏年補償功能。工作電壓寬達2.5～ 5.5V。采用雙電源供電（主電源和備用電源），可設置備用電源充電 方式，提供了對后背電源進行涓細電流充電的能力。DS1302的外部 引腳分配如圖1所示及內部結構如圖2所示。DS1302用于數據記錄， 特別是對某些具有特殊意義的數據點的記錄上，能實現數據與出現該 數據的時間同時記錄，因此廣泛應用于測量系統中。

ds1302中文資料之各引腳的功能為：

Vcc1：主電源；Vcc2：備份電源。當 Vcc2>Vcc1+0.2V 時， 由 Vcc2向 DS1302供電，當 Vcc2< Vcc1時，由 Vcc1向 DS1302供電。
SCLK：串行時鐘，輸入，控制數據的輸入與輸出； I/O：三線接口時的雙向數據線；
CE：輸入信號，在讀、寫數據期間，必須為高。該引腳有兩 個功能：第一，CE 開始控制字訪問移位寄存器的控制邏輯；其次，CE 提供結束單字節或多字節數據傳輸?shù)姆椒ā?/p>

ds1302中文資料之ds1302電路原理圖:

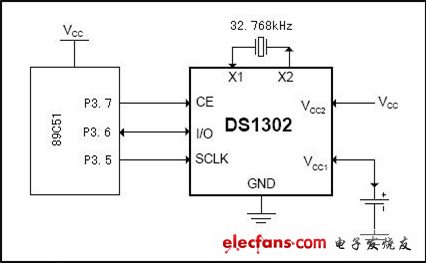

電路原理圖如圖8，DS1302與單片機的連接也僅需要3條線：CE 引腳、 SCLK 串行時鐘引腳、I/O 串行數據引腳，Vcc2為備用電源，外接 32.768kHz 晶振，為芯片提供計時脈沖。
